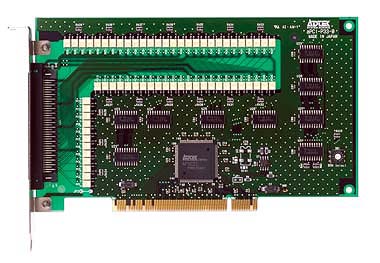

aPCI-P33画像 出力64点絶縁型パラレルI/Oボード
aPCI-P33


 aPCI-P33は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機に絶縁デジタル出力を付加する拡張ボードです。
また、PCIチップセットは、弊社オリジナルPCIターゲットインターフェースアダプタ「APIC21」を採用し、低価格・省スペースを実現しました。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • 出力信号64本の取り扱いが可能。出力は8ビット単位。
    なお出力信号用コモンは、8点(1ポート)毎に1点です。
  • PC本体回路と外部信号はフォトカプラで絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。
  • 出力信号は50mAまで電流を引き込むことが可能。

仕様

バス規格 PCIローカルバス(R2.1以上)
出力点数 8ビット × 8ポート 計64点
出力方式 ダーリントン出力
出力電流 50mA/1ビット(MAX)
外部電源電圧 +12V〜+24V
+35V(MAX)
コモン点数 8ビット毎1点(−コモン)
絶縁耐圧 500V
出力遅延時間 ON時立ち下がり時間(Ton) 3.6μs(TYP)
OFF時立ち上がり時間(Toff) 133μs(TYP)
占有I/Oアドレス 16アドレス+16アドレス(ローカルコンフィグレーション空間)
電源電圧 +5V ± 5%
消費電流 610mA(MAX)
動作温度範囲 +0℃〜+60℃
保存温度範囲 −20℃〜+70℃
外形寸法 174.63 ± 0.2mm × 106.68 ± 0.2 mm
対応OS MS-DOS,Windows95/98/ME/NT4.0/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 80ピン ヒロセFX2Bタイプコネクタ付きケーブル(1m) CA-80HFC01

ラインナップ

製品一覧
aPCI-P33出力64点絶縁型パラレルI/Oボード
オプション
CA-80HFC0180ピンフラットケーブル(1m)
CA-80HFC0280ピンフラットケーブル(2m)
CA-80HFC0380ピンフラットケーブル(3m)
CA-80HFC0580ピンフラットケーブル(5m)
CA-80HFM0180ピンフラットケーブル 両端コネクタ(1m)
CA-80HFM0280ピンフラットケーブル 両端コネクタ(2m)
CA-80HFM0380ピンフラットケーブル 両端コネクタ(3m)
CA-80HFM0580ピンフラットケーブル 両端コネクタ(5m)
