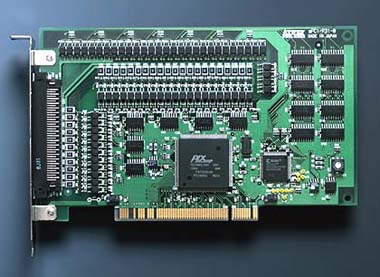

aPCI-P31 入力３２点／出力３２点 絶縁型パラレルＩ／Ｏボード |
 |
製品の概要と特長
本ボードは、PCIバス拡張スロットを持っているPC98-NXシリーズおよび、PC/AT(DOS/V機)またはその互換機に絶縁デジタル入出力を付加する拡張ボードです。
主な特長
- 入力信号32本、出力信号32本の取り扱いが可能。入出力信号の取り扱いは8ビット単位。
入力信号用コモンは、16点（2ポート）毎に1点。
出力信号用コモンは、８点（1ポート）毎に1点。 - ＰＣ本体回路と外部信号はフォトカプラにより絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。
- 出力信号は、50mAまでの電流を引き込みが可能。
- 入力信号の内4ビットを割り込み信号に設定可。最大4ビットの割り込み信号（要因）は内部回路によって1点の割り込み信号に纏めて出力。（０〜４の要因を内部レジスタに設定）
製品仕様
| 入力点数 | 8ビット×4ポート 計32点 |
| 出力点数 | 8ビット×4ポート 計32点 |
| 入力方式 | フォトカプラＬＥＤアノードコモン入力 |
| 出力方式 | ダーリントン出力 |
| 入力電流 | 3mA〜6.5mA／1ビット |
| 出力電流 | 50mA／1ビット(MAX） |
| 外部電源電圧 |
＋12V〜＋24V ＋35V(MAX) |
| コモン点数 |
入力：16ビット毎1点（＋コモン） 出力： 8ビット毎1点（−コモン） |
| 絶縁耐圧 | 500V |
| 消費電流（バス供給） | 610mA(MAX) |
| 入力遅延時間 |
ON時立ち上がり時間(Ton) 112μs(TYP) OFF時立ち上がり時間(Toff) 130μs(TYP) |
| 出力遅延時間 |
ON時立ち下がり時間(Ton) 3.6μs(TYP)注１ OFF時立ち上がり時間(Toff) 133μs(TYP) 注１ |
| ボード形式 | PCIバス準拠 |
| 占有I/Oアドレス | 16アドレス |
| 割り込み機能 |
割り込み要因 ４要因 使用割り込みリソース INTA(1点) |
| 使用可能機種 | PCIバスを装備している機種 |
| 入出力コネクタ | ハーフピッチ80P |
| 電源電圧 | ＋5V ± 5％ |
| 動作温度 | ＋5℃〜＋60℃ |
| 保存温度 | −20℃〜＋70℃ |
| 外形寸法 | 174.63 ± 0.2mm × 106.68 ± 0.2 mm |
製品構成
| aPCI-P31 本体 | １台 |
| コネクタ付ケーブル CA-80HFC01(1m) | １本 |
| お客様登録カード／保証書 | １枚 |
※ドライバ・サンプルソフトはソフトウェアダウンロードからダウンロード願います。
