概要
|

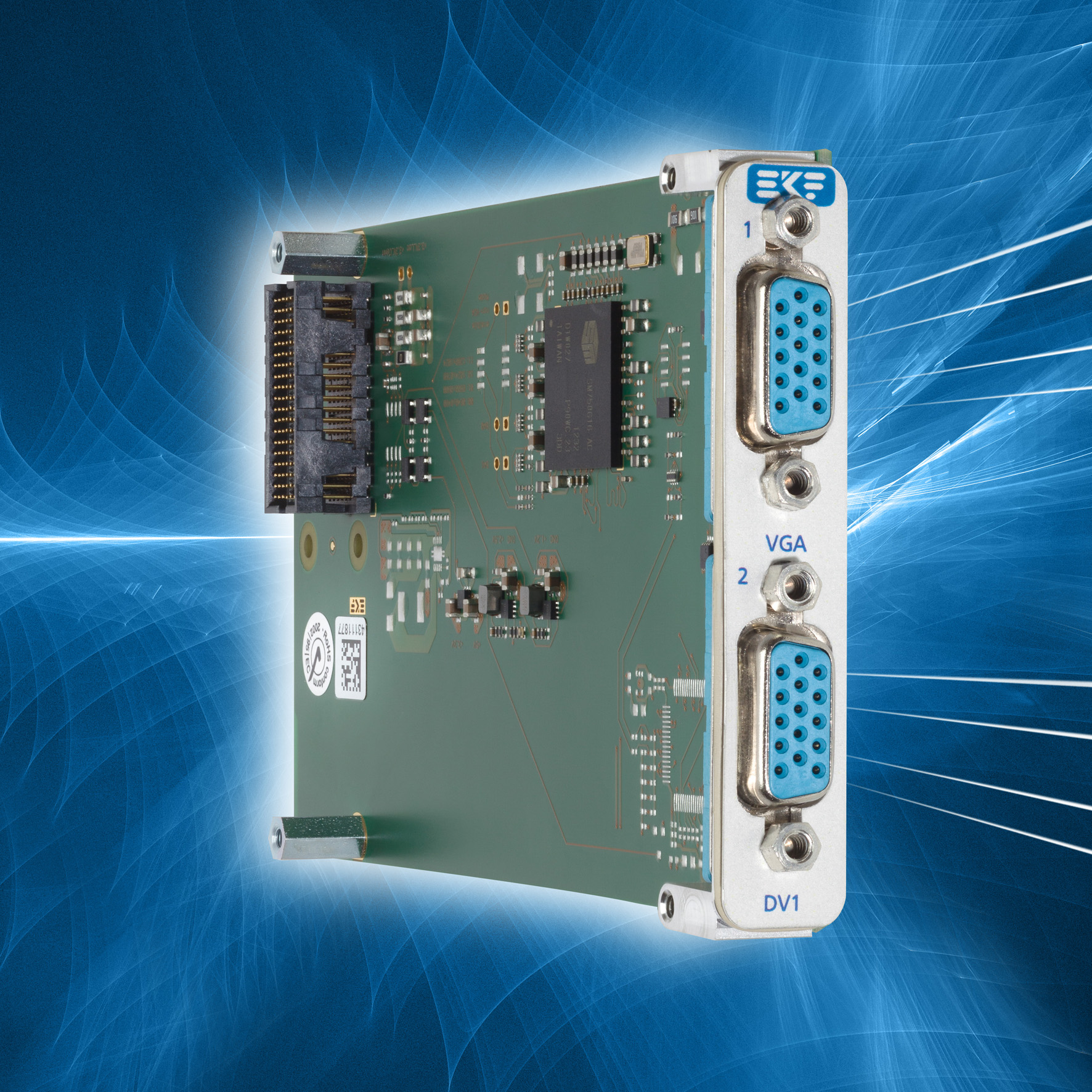

DV1-DRAGONはファンレスアプリケーションに適したデュアルディスプレイ低消費電力グラフィックスプロセッサを搭載のXMC標準シングル幅メザニンボードです。前面パネルにはDVI-Iか2個のVESA規格VGA端子を装備できます。
SM750 Lynx xpエンベデッド・グラフィックス・プロセッサは16MB DDRメモリと2Dグラフィックアクセラレータを備えています。1920x1080(シングルディスプレイ)と1600x1200(デュアルディスプレイ)の最大解像度に対応しています。 ドライバはWindows®とLinuxで使用できます。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | DV1-DRAGON(低消費電力デュアルポートグラフィックスコントローラ) |
| 内容 |
フォームファクタ：XMCシングル幅メザニンボード139x74mm スタック高さ、XMCからホスト(モジュールからキャリアボード基板)間10mm ホストI/FコネクタP15 XMC(黒色) XMC2.0準拠P15コネクタ(白色)オプション PCI Express®、シングルレーン、シングルリンク +3.3V動作(VPWR未使用) 消費電力+3.3V/0.45A通常、最大0.55A DVI-Iフロントベゼルコネクタ - デジタルビデオとアナログRGB一体型 DVI-D - DVI-Dケーブルでシングル画面操作 DVI-I - DVI-D&VGAスプリッタケーブルでデュアルスクリーン操作 デュアルフロントベゼルVGAコネクタオプション SM750 LynxExpエンベデッド・グラフィックス・プロセッサ(Silicon Motion) 16MB内蔵ビデオDDRメモリ 低消費電力 マルチディスプレイサポート：
ドイツで設計、製造 ISO9000認定品質管理 長期供給可能 ご要望に応じてコーティング、シーリング、アンダーフィル対応 RoHS指令2002/95/EC準拠 動作温度：0℃～70℃ 湿度：5％～95％相対湿度、結露なきこと 標高：-300m～3000m 衝撃：15g 0.33ms、6g 6ms 振動：1g 5～2000Hz MTBF：75.8年 (DV1-1 DVI)、 80.7年(DV1-2 デュアルVGA) EC規制EN55022、EN55024、EN60950-1（UL60950-1/ IEC60950-1） |
