XMCメザニンモジュール

DN1-PIKE

XMCメザニンモジュール
DN1-PIKE


TEL:045-331-9201



TOPICS






概要

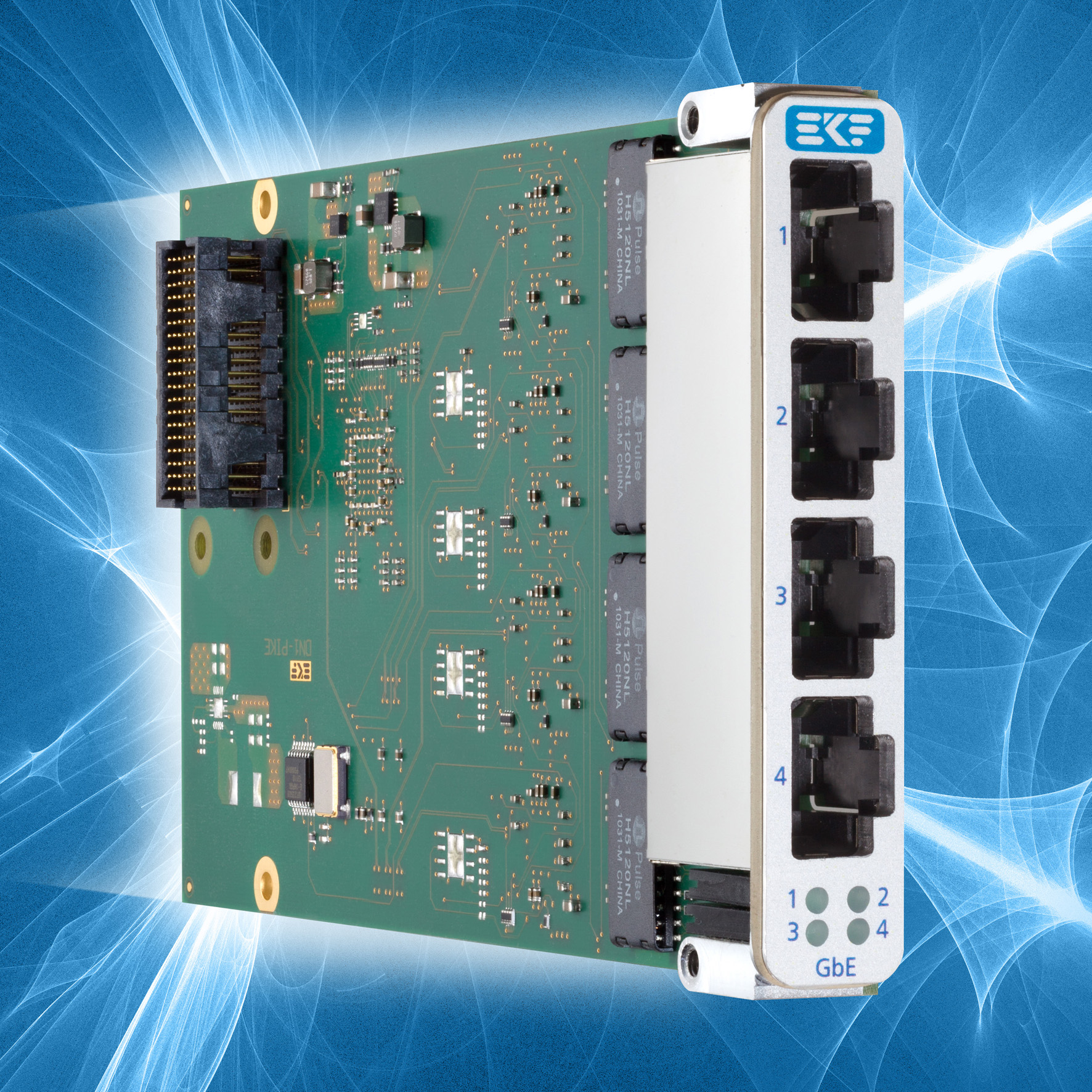

DN1-PIKEは4つの1000Mbps独立イーサネットコントローラ搭載のXMCシングル幅メザニンボードです。すべてのポートはロープロファイルのRJ45フロントベゼル端子から利用できます。Intel®I211(オプションでI210-IT)イーサネットNICは、効率的パワーマネジメント、Audio-Video Bridging(AVB)による高精細動画ストリーミング同期、バッファ、リザベーションの最新ネットワーク技術を提供します。

オンボードPCIe®パケットスイッチはXMCコネクタP15(アップストリームリンク)からの1~4つのPCI Express®レーンとGbE NIC(ダウンストリーム1レーン)の間でフレキシブルなインタフェースとなります。最適性能はXMCキャリアにPCIe×4リンクで実現できます。Intel®I211/I210ネットワークドライバは主要OSに対応しています。

ページのトップへ


仕様

仕様
モデル名 DN1-PIKE(4ポートギガビットイーサネットホストコントローラ)
内容 フォームファクタ:XMCシングル幅メザニンボード139x74mm
スタック高さ:10mm(モジュールからキャリア基板まで)
ホストI/FコネクタP15 XMC(ブラック)
XMC2.0準拠P15コネクタ(ホワイト)オプション
PCI Express® Gen1/Gen2 PCIe x4(PCIe x2、PCIe x1 代替)
3.3Vデフォルト、(工場オプション:レギュレータで5V/12Vに対応可能)
消費電力+3.3V 1.3A標準、最大1.5A

4系統の独立GbEコントローラ(4x MACアドレス)Intel® I211
Intel®I210ITオプション
PHY 1000BASE-T、100BASE-TX、10BASE-T(IEEE 802.3、802.3u、802.3ab)
自動リンク設定用IEEE 802.3abオートネゴシエーション機能
全ての接続速度に対応するAuto MDI/MDI-X機能
10/100/1000Mbpsで全二重通信
9.5KBのジャンボフレームに対応
ハードウェアタイムスタンプ(1588 IEEE)と802.1AS ‐ Precise Time Protocol (PTP)への対応
IEEE 802.3az規格Energy Efficient Ethernet(EEE)対応
IEEE 802.1Qav準拠 Audio-Video Bridging(AVB)オプション
IPv4、IPv6、TCP/UDPチェックサムオフロード
ドライバは主要OSに対応
4x RJ45フロントベゼルコネクタ、4x LED接続/動作
環境・規制 ドイツで設計、製造
ISO9000認定品質管理
長期供給可能
堅牢なソルーション(コーティング、シーリング、アンダーフィルはご要望に応じます)
RoHS指令2002/95/EC準拠
動作温度:0℃~70℃
インダストリアル仕様温度:-40℃~85℃(ご要望により)
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:60年
EC規制EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

ページのトップへ


ダウンロード

DN1-PIKE


項目
サイズ
ダウンロード
1.
製品情報(英文)
489KB
PDFファイル
