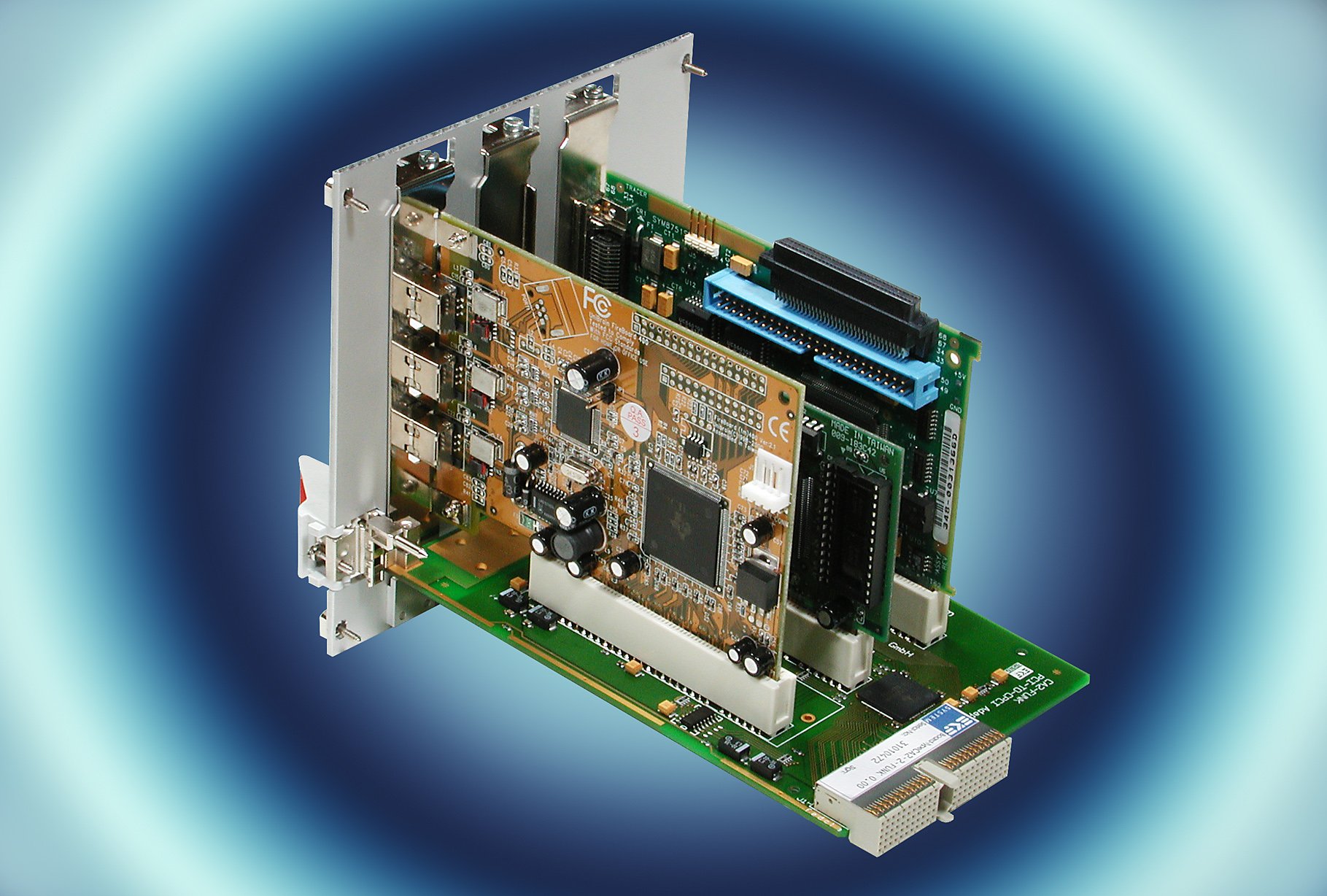

CA2-FUNKは(デスクトップ)PCIボード用に最大3つのスロットを搭載した3U(シングルサイズEurocard)のCompactPCIキャリアボードです。CA2-FUNKはPCI-PCIブリッジを搭載しているので、電気的にも機械的にも、PCIとCPCIの相性問題等を抑えたインタフェースになっています。

CA2-FUNKは3つのタイプがあります。CA2-1は160x57mmまでの1枚のPCI®ボードの実装に適します。PCIボードはCA2-1ベース基板(スロット1b)と平行に実装、8HP(40.6mm)のフロントパネルで2枚のボードを覆うようになります。CA2-4では6Uのフロントパネルになり新規設計に推奨されます。

CA2-2には3枚の160x106.68mmまでのショートサイズのPCI®ボードがキャリアに対し直角に取付けられます(スロット1a、2、3)。この方法ではPCI®ボードの高さに応じて24HPラック幅が必要となります。ですので可能な限り、バックプレーン最右側スロットの使用を奨励します。(この場合のスロットはシステムスロットにはなりません)

ページのトップへ


仕様

仕様
モデル名 CA2-FUNK
内容 3U/6U CPCI®キャリアボード、標準PCI®カード3枚搭載可
形状
3U Eurocard(100x160mm)
CA2-1-FUNK:8HPフロントパネル
CA2-2-FUNK:4HPフロントパネル
CA2-3-FUNK:28HP(4HPの実装スペースがスロット左側に、24HPが右側に必要)、または特注対応
CompactPCI® 拡張ボード32bit、33MHz(133MBps)、3.3V/5V
PXI®システム構成が可能
PCIR Bus(内部)ローカルスロット1a/1b、2、3
32ビット、33MHz(133MBps)、5Vインタフェース

スロット1b(CA2-1)90°直角コネクタ(CA2基板に対し1枚のPCIボードを水平取付)、PCIボードサイズ最大で160x57mm
スロット1a/2/3(CA2-2、CA2-3)180°コネクタ(CA2基板に対し3枚までのPCIボードを垂直取付)、PCIボード最大サイズで160x106.68mm
消費電量 +5V±5%(PCIボードのみ)
+3.3V±0.3V 0.2A max.
+Vio3.3V/5V、0.1A max.
+12V±5%(PCIボードのみ)
-12V±5%(PCIボードのみ)
ローカルPCI®ボードの消費電力は含まれていません
環境・規制 動作温度:0℃~70℃(インダストリアル温度範囲に対応可能)
保管温度:-40℃~85℃、温度勾配:最大5℃/分
湿度:5%~95%RH、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
コーティング、シーリング、アンダーフィルはご要望に応じます
RoHS指令 2002/95/EC準拠
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
