6Gbps SAS&SATAコントローラ

DS1-LEOPARD

XMCメザニンモジュール 6Gbps SAS&
SATAコントローラ DS1-LEOPARD


TEL:045-331-9201



TOPICS









概要

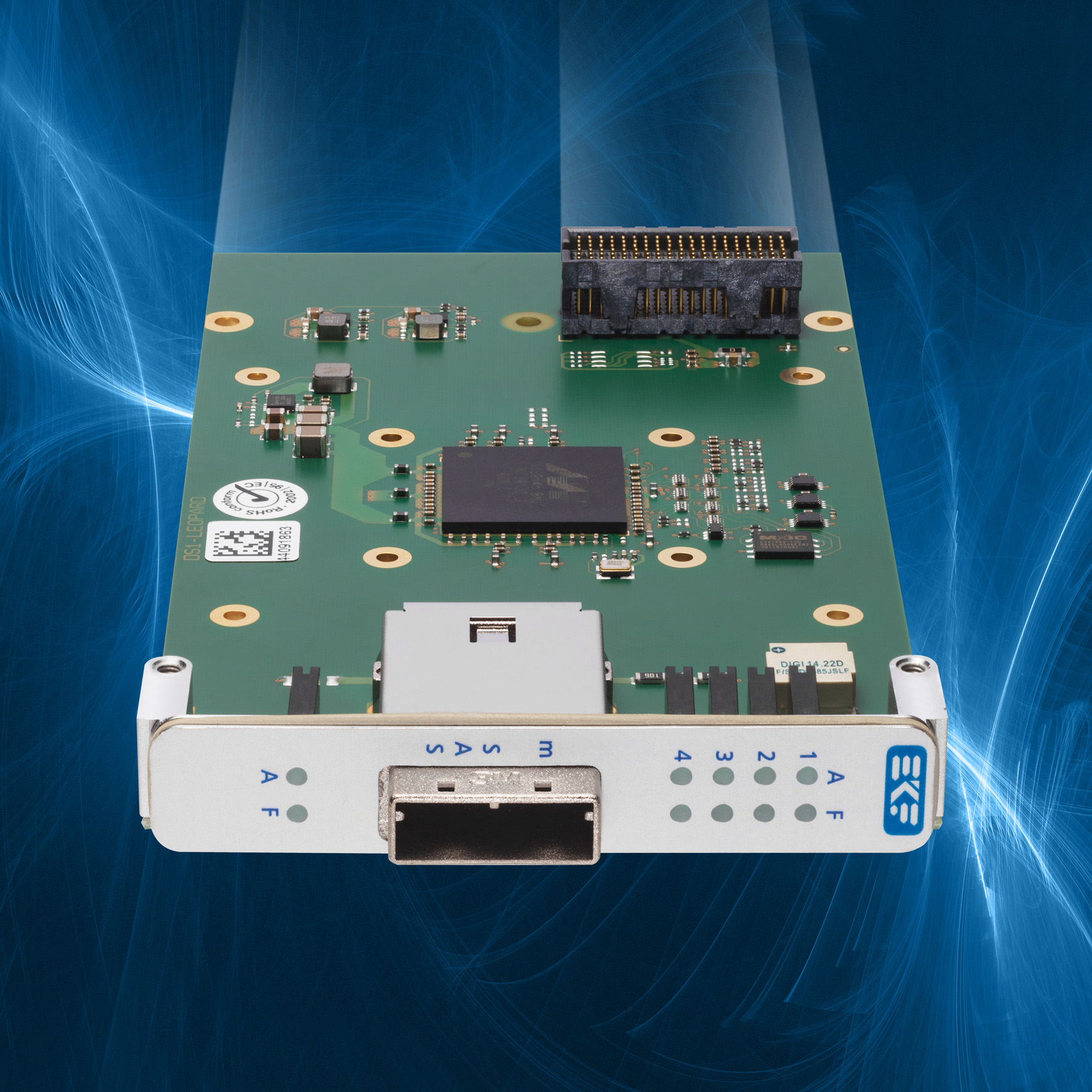

DS1-LEOPARDは6GbpsのSAS/SATAホストコントローラを備えたXMCメザニンボードです。フロントベゼルのミニSAS 4xコネクタ(SFF-8088)は、HDD、SSD、テープストリーマなど、最大4台の外部SAS、SATA記憶装置の取付けに適します。内蔵のMarvell®コントローラはPCIex1、x2、x4レーンインタフェースで5GT/sの転送速度で処理ができます。すべてのI/Oポートは、シリアル接続SCSI(SAS-2.0)、またシリアルATA(SATA3.0)に準拠しています。

DS1-LEOPARDは組込みシステム、産業用コンピュータ用の高性能、低価格の6Gbps/ポートの SAS/SATA HBAソリューションです。ワイド(4x)SASポートは、SASストレージや大容量SATA JBODのアプリケーションに高い性能を提供します。4MBのSPIフラッシュメモリがブートコード用に用意されています。Marvell®非RAIDソフトウェアがダウンロード可能です。最適なデータスループットにはPCIe x4対応XMCボードを推奨します。

ページのトップへ


仕様

仕様
モデル名 DS1-LEOPARD
規格 XMCシングル幅メザニンボード139x74mm
スタック高さ、XMCからホストで10mm




内容




ホストI/F
ホストI/ FコネクタP15 XMC(オプションでXMC2.0)
x 1、x2、x4 PCI Express®2.0(5.0 Gbps)
+3.3V専用(VPWR使用不可)

SASコントローラ
Marvell® PCI Express® 2.0-SAS-2.0-SATA-3.0ホストコントローラ88SE9445
4つのSAS/SATA 6Gbpsポート(3Gbps/1.5Gbpsに対応)
ネイティブコマンドキューイング
Marvell®ドライバー利用可

ミニSAS 4×コネクタ
外部デバイス取付用フロントベゼルのミニSASコネクタ4x(SFF-8088)
シールドコネクタ、ユニバーサルキー6,4,2(SAS)
普及型ミニマルチレーン4x(SFF-8088)26コンダクタケーブルに適当
ミニSASから4xSATA(Yケーブル クロスオーバー/ファンアウトケーブル)からスプリッタケーブルが利用可能
ミニSAS 4Xケーブル長標準で1m、2m、5mまでご要望に応じて対応可
環境・規制 ドイツで設計、製造
ISO9001認証済品質管理システム
長期供給可能
ご要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令に準拠
動作温度:0℃~70℃(通常温度範囲)
要望に応じて動作温度-40℃~85℃(インダストリアル仕様温度)
保管温度:-40℃~85℃、温度勾配最大5℃/分
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5-2000Hz
MTBF:73.1年
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)
