DE4-FOXは4チャンネルPCI-SATAコントローラと1~2台の1.8インチmSATA SSDまたはHDDを搭載したPMCシングル幅のボードです。オンボードドライブに加えて、さらに2つのSATAチャネルを外部SATAストレージデバイスの取付けに、フロントベゼルコネクタ(eSATAタイプ)やリアI/O(P14コネクタから適切なホストキャリアボードに接続)を介して使用することができます。現時点ではオンボード実装の64GBかそれ以上の容量のmSATA SSDが利用でき、一般的なOSのインストールに十分なスペースを確保します。

1台目のドライブがメザニンボードの部品側に実装されます(PMC Side1 - 実装時はキャリアボードに向く)。2台目のドライブを反対側(PMC Side2 - 実装時は上面を向く)に追加で実装できます。フラッシュテクノロジーに基づくSATAドライブ(SLC、MLCアーキテクチャ)は回転型メモリソリューション(HDD)と比較して大きな利点があり、低電力消費、高速データ転送、レイテンシ時間の短縮、インダストリアル仕様温度対応、優れた耐衝撃・耐振動を実現します。

DE4-FOXはSFF-8144仕様に準拠した1.8インチのmSATA標準フォームファクタドライブを1つまたは2つ実装でき、最大高さが5.0mm、寸法は78.5x54.0mmになります。

DE4-FOX基板の72x48mmのカットアウト領域はSFF-8144準拠デバイスサイズと一致するので、1.8インチドライブは4カ所すべて固定されます。さらに非常に頑丈なアプリケーションのために、各ドライブを保持するためにマウントフレームが使用されています。また堅牢なアプリケーション用に、各ドライブの固定するためにマウントフレームが使用されています。

ページのトップへ


仕様

仕様
モデル名 DE4-FOX
規格 フォームファクタ
  1. PMCシングル幅メザニンボード149x74mm
スタック高さ(ヘッドルーム)PMC-ホスト間10mm

ホストI/Fコネクタ
P11/P12 PMC-PCI 32bit 33/66MHz
P14 PMC(オプション)-リアI/O SATA

SATAコントローラ
SiI3114 PCI-SATAコントローラ
4ch SATA 1.5Gbps
こちらか らドライバ入手できます

SSD
1.8インチmSATA SSD(またはHDD)に適したモジュール、SFF-8144(54x78.5x 5mm)準拠寸法
Intel、Micron、Samsung、SanDisk、STEC、Supertalent等の64GB以上のインダストリアルグレードmSATA SSDが利用できSLC/MLC、高速データ転送に対応
SSDはEKFでも、お客様でも手配できます。
シングル/デュアルドライブj実装が可能

SATAコネクタ
2つのSATAチャンネルが内蔵ドライブ用に永久的に割当てられます。もう2つのSATAチャンネルは、フロントベゼルのeSATAもしくはリアI/Oに配線できます(注文時の製造オプション)
P1:15極mSATAコネクタ、1.8インチトップマウントドライブ用(サイド1 - モジュールコンポーネント側)オプション
P2:15極mSATAコネクタ、1.8インチボトムマウントドライブ用(サイド2 - モジュール背面)オプション
P3、P4:フロントベゼルeSATAコネクタ、P14専用オプション
P14:PMCリアI/Oコネクタ、P3/P4専用オプション
温度条件 動作温度:0℃~70℃
保管温度:-40℃~85℃、温度勾配:最大5℃/分
環境条件 湿度:5%~95%結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2,000Hz"

ページのトップへ


ダウンロード

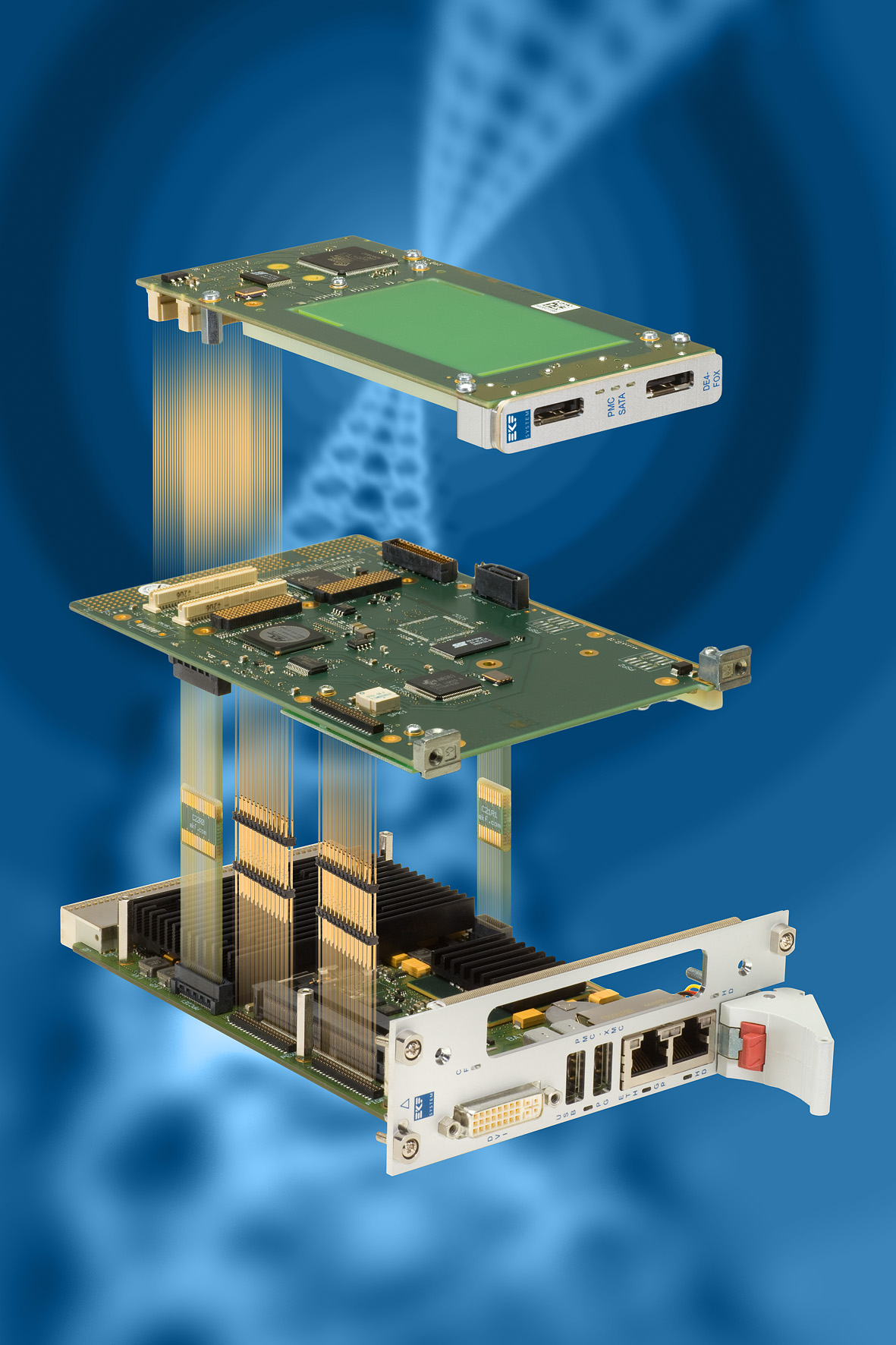

Exploded View: CPU Card, PMC Carrier Board, DE4-FOX
