EKF CompactPCI®クアッドポートeSATA&USBコントローラペリフェラルボード

CE3-GIG

Compact PCI®4ポートSATA&USB
コントローラ
CE3-GIG


TEL:045-331-9201



TOPICS





概要

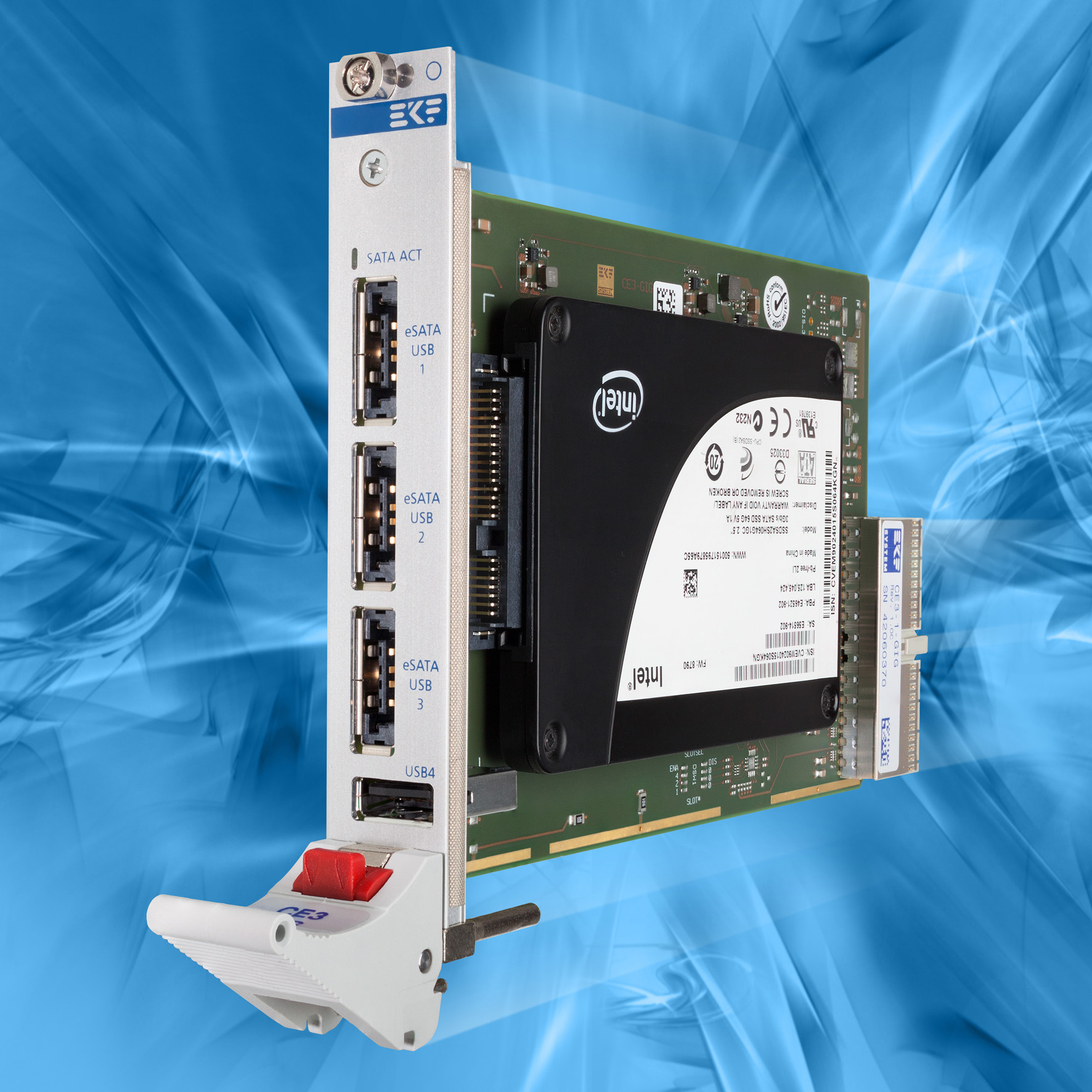

CE3-GIGはCompactPCI®の環境下で追加SATA、USBポートのニーズに対応するために開発されました。3つのフロントパネルeSATA/USBコンボコネクタはUSB 2.0/eSATA外付けデバイス取付用として設けられています。 4つ目のフロントパネルコネクタはUSBデバイスに利用可能です。

フロントパネルのコンボコネクタは "Power over eSATA"準拠で12V電源とアース用ピンがあります。またドッキングコネクタが2.5インチオンボードSATA HDD/SSDを搭載に用意されています。

CompactPCI®クラシックバックプレーンは、PCIローカルバス仕様に基づいています。しかし現在のコンポーネントではPCI Express®インタフェースが必要となります。CE3-GIGではPCI-PCI Expressブリッジが提供されています。PLX PEX8112は、32ビット33/66MHz PCIシステム用に実証済みのソリューションであり、シングル2.5GbpsのPCIeレーンが用意されています。 CE3-GIGには2個のSATAコントローラ(JMicron JMB362)が装備されるので、2つのPCIeレーンが必要とります。したがってPCI ExpressI®パケットスイッチがPCI-PEブリッジとSATAコントローラの中間で使用されます。PCIeパケットスイッチ(Pericom PI7C9X442SLB)は4ポートUSB 2.0コントローラブリッジに組み込まれています。

各JMicronのJMB362SATAコントローラは、2つのチャンネルでRAIDレベル0/1/10の動作を可能にします。eSATA/USBフロントパネルのコンボコネクタ1と2は、この機能を使う場合、この端子を使用することをお勧めします。他のJMB362のSATAチャンネルがオンボード(ドッキングコネクター)とフロントパネルに提供されるので一般的にRAID用としては不便なものになります。CompactPCI®システムの中には5Vシングルレール電源のものがあります。したがってCE3-GIGは5Vのみ必要とします。CE3-GIGはCompactPCI®ボードで必要となる5Vから3.3V/8A或いは12V/0.8Aに変換するDC-DCコンバータをオプションとして搭載することができます。

ページのトップへ


仕様

仕様
モデル名 CE3-GIG
内容 CompactPCI® 4ポートSATA & USBコントローラ
規格 CompactPCI®拡張ボード3U/4HP(シングルサイズEurocard)
バックプレーンコネクタJ1 32ビットPCI 33/66MHz、5V/3.3V VIO(J1キーなし)
内部はPCIeバステクノロジーを採用 (PCI-PCIeブリッジ)
PXI®システム構成が可能
2つの独立デュアルポートPCIe SATAコントローラ(合計4つのSATAチャンネル)
3つの外部デバイス用フロントパネルのeSATAリセプタクル(コンボコネクタUSB/eSATA)
2.5インチSSD/HDD用オンボードSATAドッキングコネクタ
4ポートUSB 2.0コントローラ
4×USB(フロントパネル):3×コンボUSB/eSATA、1×標準USBコネクタ
+5V専用デザイン
オンボード3.3V/8Aレギュレータは、バックプレーン上の他のcPCIボードにオプションで対応可能
オンボード12V/0.8Aレギュレータは、バックプレーン上の他のcPCIボードにオプションで対応可能
環境・規制 長期供給可能
ご要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令2002/95/ECに準拠
動作温度:0℃~70℃(ご要望に応じてインダストリアル仕様温度に対応)
保管温度:-40℃〜85℃、温度勾配:5℃/分
湿度:5%~95%結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/IEC60950-1)
MTBF:54.1年
