PCI-Express 開発支援キット
PCI&PTFNavi
PTFNaviはインベンチュア株式会社と株式会社アドテックシステムサイエンスが共同開発したPCI Express開発キットです。3種類の動作モードにより、お客様の初期検討段階から実機評価段階まで全面的にサポートします。

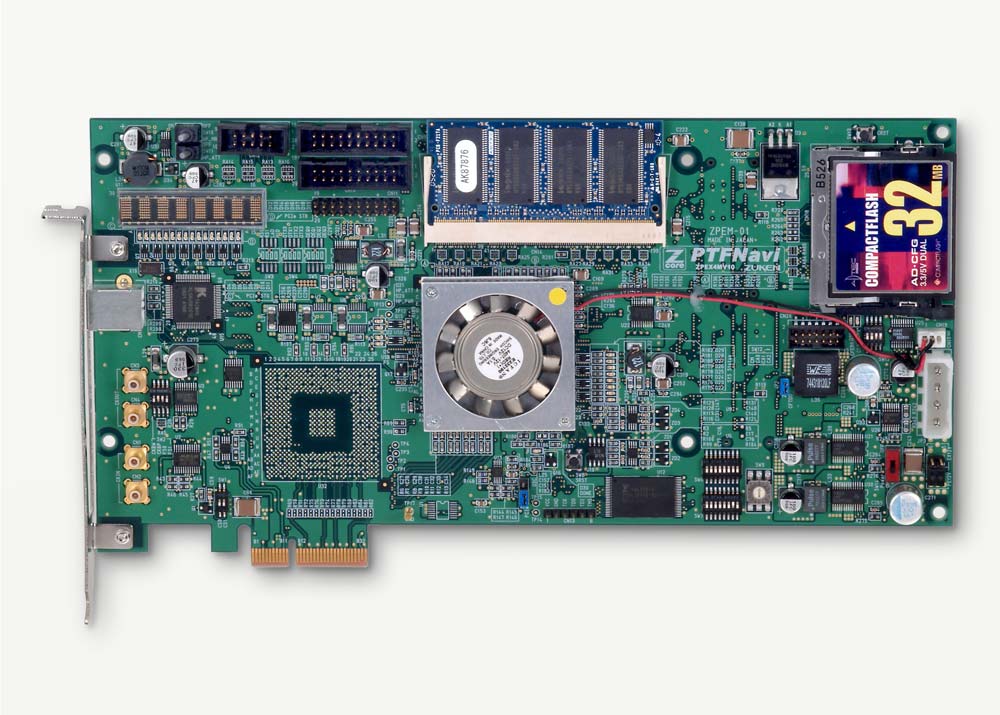

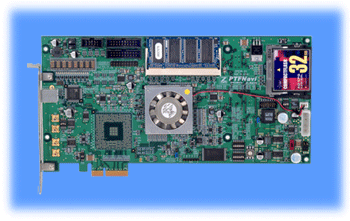

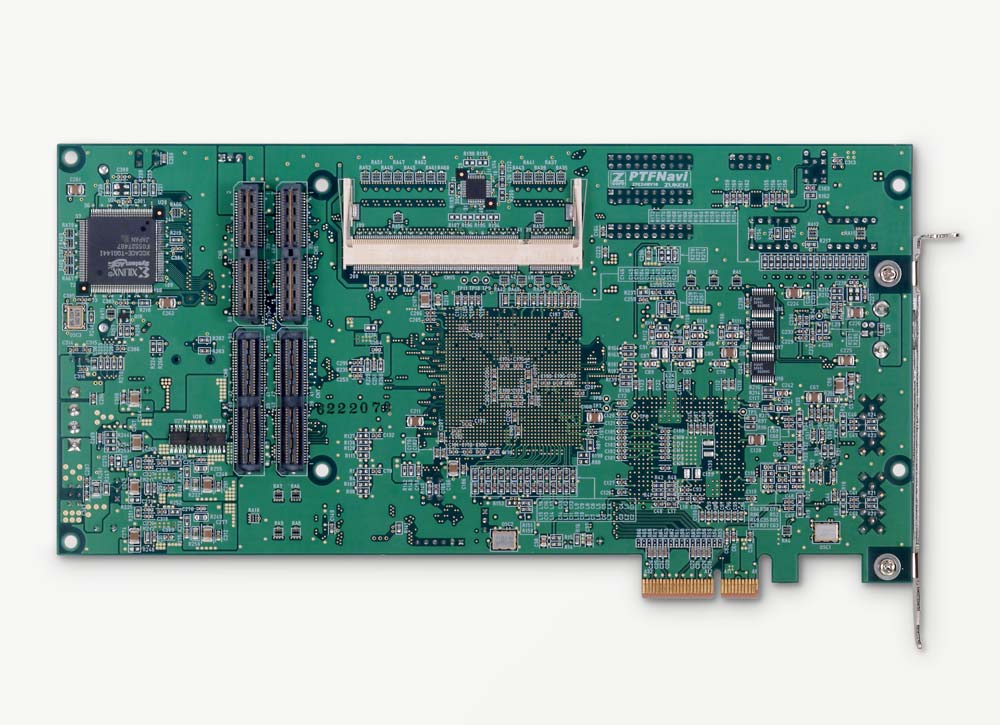

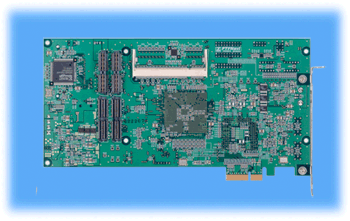

表面     裏面
PTFNavi の豊富な機能はPCI Express の仕様検討からデバイス評価までの全ての過程において、以下の様な効果をもたらし、開発時間を短縮します。
RTFNavi機能/開発プロセス PCI Express検討 ユーザアプリケーション開発 デバイス評価(実機評価)
 システム&ステータスモニター機能   各種ステータス表示による調査 各種ステータス表示による検証 各種ステータス表示による確認
 エキササイザ機能 PCI Express リンク上のリソースにアクセスし、それによるバスの特性調査と評価 ユーザアプリ基板上のリソースに対してアクセスし、ユーザ回路の検証 アドインボード上のリソースに対してアクセスする事による評価・確認
 RAS/エラー挿入機能   エラーを挿入した時のPCI Expressリンク状態の確認 エラーを挿入した時のユーザアプリ基板の動作検証 エラーを挿入した時の動きをアドインボードで評価・確認
 プロトコルアナライザ機能   PCI Express リンクの動きのモニター、バス特性の調査 PCI Express リンクの動きの検証 PCI Express リンクの動きをアドインボードで評価・確認
 パフォーマンス解析機能 PCI Express リンクの転送性能を測定し、ホストシステムのパフォーマンス評価・確認及び最適なコア構成の検討 PCI Express リンクの転送性能を測定し、ホストシステムのパフォーマンス評価・確認及び最適なコア構成の検討 完成型に近い状態でのパフォーマンスの検証
動作モード

(各図をクリックで詳細画像)

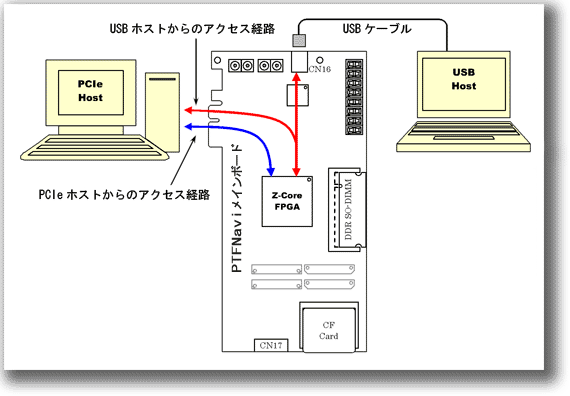

Stand-alone Endpoint モード
モード1

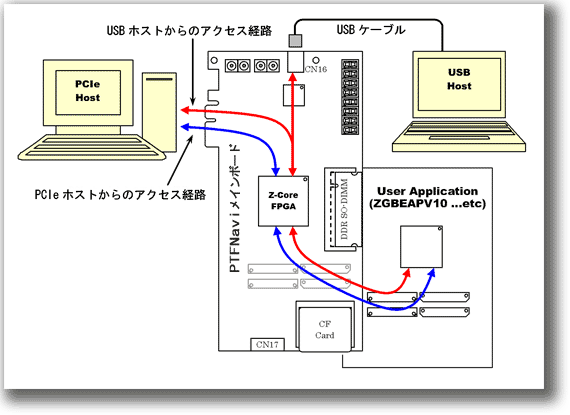

User Endpoint モード
モード2

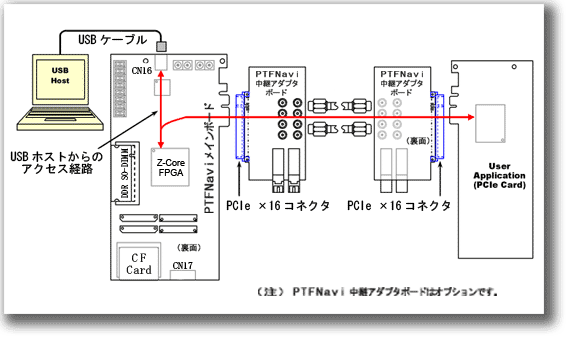

Stand-alone Root モード
モード3

開発プラットフォーム機能
1.システム&ステータスモニター機能
  ・ リンク構成状態 / エラーカウント / フローコントロールモニター
  ・ LTSSM 制御機能、各種タイマ制御
  ・ Hardware Boot Data (EEPROM) 制御

2.エキササイザ機能
  ・ PCI Express 側へTransaction Layer Packet 生成機能
  ・ Application ボード側へ OCP Packet 生成機能

3.RAS / エラー挿入機能
  ・ PCI Express に特化した各Layer のエラー挿入機能

4.プロトコルアナライザ機能
  ・ トリガ選択 / トレースデータサイズ制御機能

5.パフォーマンス解析機能
  ・ PTFNavi Application ボードを用いた転送の”Free Run”解析
  ・ エキササイザ機能を使用した”Formula”解析
  ・ 期待するパフォーマンスへの PCIe コア最適解絞り込み”Auto Adjust”解析
製品構成
1.PTFNavi メインボード
  Xilinx VirtexUPro搭載(インベンチュア社製PCI Express x4 IPコア実装済み)

2.FPGA コンフィグレーションデータ

3.ユーザアプリケーションとのインターフェース用OCPブリッジ(RTLにて提供)

4. Windows用アプリケーションソフトウェア
  PCI Express エキササイザ機能
  PCI Express プロトコルアナライザ機能
  PCI Express RAS機能
  PCI Express 内部ステータスモニタ機能
  PCI Express パフォーマンス計測/解析機能

5.Windows用ホストドライバ

6.サンプルスクリプト

7.Agilent Technologies 社製 Protocol Analyzer Viewer

8.ユーザーズマニュアル

PTFNaviの紹介PDFはこちら (2,170KB)


PTFNaviの価格につきましては、システムソリューション部までお問い合せ下さい。
TEL:045-331-7575 e:mail:sales@adtek.co.jp
