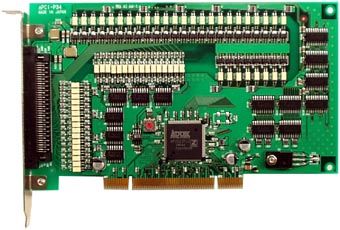

aPCI-P34画像 入出力64点絶縁型パラレルI/Oボード
aPCI-P34


 aPCI-P34は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機に絶縁デジタル入出力を付加する拡張ボードです。
また、PCIチップセットは、弊社オリジナルPCIターゲットインターフェースアダプタ「APIC22」を採用し低価格・省スペースを実現しました。
入力部は、+コモン/−コモン両対応、出力部はソースタイプになっております。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • 入力信号32本、出力信号32本の取り扱いが可能。入出力信号の取り扱いは8ビットまたは16ビット単位。
  • 入力信号用コモンは、16点(2ポート)毎に1つ。
  • 出力信号用コモンは、32点(4ポート)で1つ。
  • PC本体回路と外部信号はフォトカプラで絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくくシステムの信頼性の向上がはかれます。
  • 入力信号のコモン極性は無し。+コモン、−コモンどちらでも使用出来ます。
  • 入力信号のうち4ビットを割り込み信号の要因に設定可能。
  • 出力信号は100mAまで電流を流し出すことが可能。(ソースタイプ)

仕様

aPCI-P34aPCI-P34/12




入力点数 32点
絶縁方式 フォトカプラ絶縁
アノードコモン/カソードコモン両対応
定格入力電圧 24V12V
定格入力電流 7.6mA/1点(24V時)8.4mA/1点(12V時)
使用電圧範囲 21.6V〜26.4V10.8V〜13.2V
ON電圧/ON電流 17.3V以上/4.61mA以上8.55V以上/4.61mA以上
OFF電圧/OFF電流 4.48V以下/1.26mA以下2.31V以下/1.26mA以下
コモン点数 2点(入力16点毎1点)
絶縁耐圧 500V(1分間)
入力遅延時間 L→H 120μsec(Typ.)
H→L 120μsec(Typ.)




出力点数 32点
絶縁方式 フォトカプラ絶縁
定格負荷電圧 24V12V
定格出力電流 100mA/1点 3.2A/32点(24V時)100mA/1点 3.2A/32点(12V時)
使用負荷電圧範囲 21.6V〜26.4V10.8V〜13.2V
出力タイプ ソースタイプ
(各出力端子から電流を外部に流します。)
内部消費電流 120mA
コモン点数 1点
絶縁耐圧 500V(1分間)
出力遅延時間 L→H 2.0μsec(Typ.)
H→L 60μsec(Typ.)


I/F

バス形式 PCI Local Bus Specification Revision2.2対応
(パワーマネジメント機能未対応)
バス電圧 5V/3.3V対応



消費電流 5V 700mA(Max.)/350mA(Typ.)
VIO 132mA(Max.)/15mA(Typ.)
バス電圧 5V/3.3V対応
動作温度範囲 0℃〜+55℃
保存温度範囲 -15℃〜+70℃
外形寸法 175 × 107 mm(突起部を除く)
対応OS Windows2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 80ピン ヒロセFX2Bタイプコネクタ付きケーブル(1m) CA-80HFC01

ラインナップ

製品一覧
aPCI-P34入力32点/出力32点絶縁型パラレルI/Oボード
aPCI-P34/12入力32点/出力32点絶縁型パラレルI/Oボード(外部電源+12V)
オプション
CA-80HFC0180ピンフラットケーブル(1m)
CA-80HFC0280ピンフラットケーブル(2m)
CA-80HFC0380ピンフラットケーブル(3m)
CA-80HFC0580ピンフラットケーブル(5m)
CA-80HFM0180ピンフラットケーブル 両端コネクタ(1m)
CA-80HFM0280ピンフラットケーブル 両端コネクタ(2m)
CA-80HFM0380ピンフラットケーブル 両端コネクタ(3m)
CA-80HFM0580ピンフラットケーブル 両端コネクタ(5m)
関連製品
DASYLab9.0J計測・制御ソフトウェア(aPCI-P34用モジュール・実用アプリケーション付き)

サポート

ダウンロード

種 別 カタログ
(PDF)
ハードウェア
マニュアル(PDF)
ソフトウェア
マニュアル(PDF)
サポート
ソフトウェア
DASYLab
モジュール
サイズ 126KB 427KB 467KB 677KB 252KB
更新日 08/08/27 05/03/23 05/03/23 07/04/12 07/04/02
