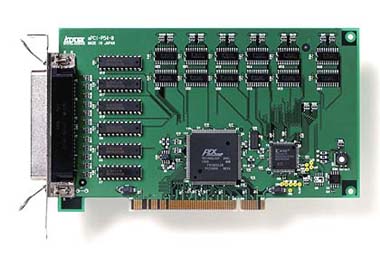

aPCI-P54画像
入出力48点TTLレベルパラレルI/Oボード
aPCI-P54


 aPCI-P54は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機にTTLレベルの入出力を付加する拡張ボードです。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • 入力信号48本、出力信号48本の取り扱いが可能なTTLレベルI/Oボード。
  • すべての入出力段の入出力方向設定はソフトウェアにて設定可。
    ポートの方向は、8ビット毎に設定が可能です。
  • 入出力段のバッファICは、入力時にはシュミットトリガ入力に、出力時には大電流ドライブ(最大23.5mA)出力にと、幅広い用途に対応。
  • 入力信号のうち4ビットを割り込み信号に設定可能。最大4ビットの割り込み信号(要因)は、内部回路によって1点の割り込み信号にまとめてPCに出力します。(0〜4の要因を内部レジスタに設定)

仕様

バス規格 PCIローカルバス(R2.1以上)
入出力点数 8ビット×6ポート 計48点
入力信号レベル TTLレベル(10kΩプルアップ抵抗内蔵)
バッファIC出力電流 IOL=23.5mA(MAX)
IOH=-15.0mA(MAX)
割り込み機能 割り込み要因 4要因使用
割り込みリソース INTA(1点)
占有I/Oアドレス 16アドレス
電源電圧 +5V±5%
消費電流(バス供給) 900mA(MAX)
動作温度範囲 +5℃〜+60℃
保存温度範囲 −20℃〜+70℃
外形寸法 174.63±0.2mm×106.68±0.2mm
対応OS MS-DOS,Windows95/98/ME/NT4.0/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 50ピン アンフェノール オス型コネクタ付きケーブル(1m) CA-50DFC01

ラインナップ

製品一覧
型番商品名
aPCI-P54入出力48点TTLレベルパラレルI/Oボード
オプション
CA-50DFC0150ピンフラットケーブル(1m)
CA-50DFC0250ピンフラットケーブル(2m)
CA-50DFC0350ピンフラットケーブル(3m)
CA-50DFC0550ピンフラットケーブル(5m)
CA-50DFD0150ピンフラットケーブル 両端コネクタ(1m)
CA-50DFD0250ピンフラットケーブル 両端コネクタ(2m)
CA-50DFD0350ピンフラットケーブル 両端コネクタ(3m)
CA-50DFD0550ピンフラットケーブル 両端コネクタ(5m)
CA-50DSC01【販売中止】50ピンシールドケーブル(1m)
CA-50DSC02【販売中止】50ピンシールドケーブル(2m)
CA-50DSC03【販売中止】50ピンシールドケーブル(3m)
CA-50DSC05【販売中止】50ピンシールドケーブル(5m)
CA-50DSD01【販売中止】50ピンシールドケーブル 両端コネクタ(1m)
CA-50DSD02【販売中止】50ピンシールドケーブル 両端コネクタ(2m)
CA-50DSD03【販売中止】50ピンシールドケーブル 両端コネクタ(3m)
CA-50DSD05【販売中止】50ピンシールドケーブル 両端コネクタ(5m)
関連製品
DASYLab9.0J計測・制御ソフトウェア(aPCI-P54用モジュール・実用アプリケーション付き)
