aPCI-8759 4軸ステップ/サーボモータコントローラボード
aPCI-8759は、CompactPCI Bus規格に準拠したモータコントローラボードです。

最高出力周波数4.096MPPS。速度オーバーライド、移動量オーバーライド、疑似S字加減速ドライブを実現したサーボモータコントローラボードです。

パルス出力方式や信号のアクティブレベルがプログラマブルで、多くのステッピングモータやサーボモータに対応します。

オリジナルターゲットインターフェースアダプタ「APIC21」を搭載しています。

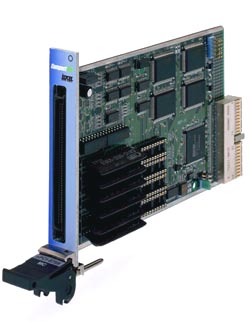

aPCI-8759製品写真
品名 コンパクトPCI4軸ステップ/サーボモータコントローラボード
型番 aPCI−8759
仕様
分類 モータコントローラボード
制御軸数
補間ドライブ
出力パルス周波数 4.096MPPS(MAX)
パルス方式 CW, CCW/PULSE, DIR
加減速駆動 直線及び疑似S字、完全自動S字加減速
エンコーダ入力(カウンタ)
使用対象ドライバ ステッピング及びサーボ
外部電源 12〜24V
アドレス設定 プラグ&プレイ
外形寸法 CompactPCI規格準拠3Uサイズ
(160mm×100mm コネクタ/パネル部を除く)
パネル 幅: 1スロット (4HP)
高さ: 3U・3U(EMC)・6U
保証期間 7年間(84ヶ月)
テクニカルガイド
マニュアル

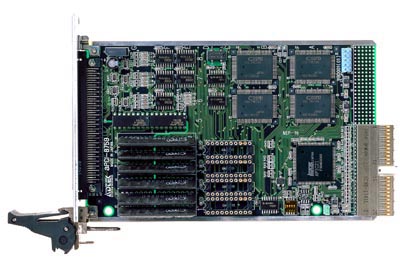

apci-8759製品写真
(78KB) (364KB)
