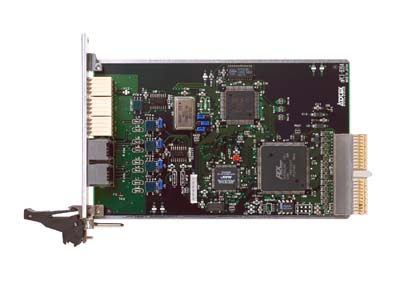

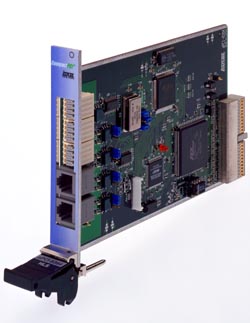

| aPCI-8394 ＨＬＳシリアル通信ボード | |
| aPCI-8394は、CompactPCI Bus規格に準拠したＨＬＳシリアル通信ボードです。 ＨＬＳとは、ＨＬＳ（Hi-Speed Link System）方式と呼ばれるシリアル通信方式の一種で、センター ＬＳＩ「ＨＬＳ−Ｃ」とサテライトＬＳＩ「ＨＬＳ−Ｓ」との間で１対Ｎ通信を行うシリアル通信システムです。 通信プロトコルはステップテクニカ社独自の方式を用いており、ユーザーはＬＳＩの内部レジスタに対してデータをリード／ライトするだけで通信することが可能です。 |
 |
| 品名 | コンパクトＰＣＩ ＨＬＳシリアル通信ボード |
| 型番 | ａＰＣＩ−８３９４ |
| 仕様 | |
分類 |
ＨＬＳインターフェースボード |
コントローラ |
ＨＬＳ−Ｃ |
最大速度 |
１２Ｍｂｐｓ |
割り込み点数 |
０〜５ |
最大サテライト接続数 |
63 |
絶縁方式 |
パルストランス |
最大通信距離 (m) |
190 |
コネクタ |
モジュラーソケット６ピン・端子台４ピン |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| パネル | 幅： 1スロット （４HP) 高さ： ３U・３U（EMC)・６U |
| 保証期間 | 7年間（84ヶ月） |
