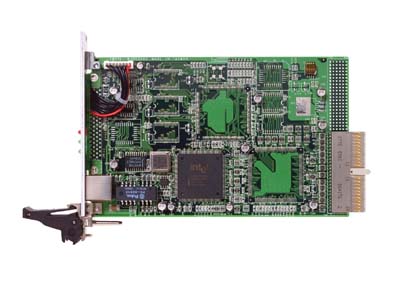

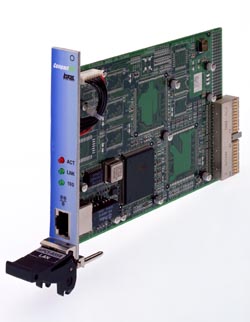

aPCI-8358 イーサネットボード(10Base-T/100Base-TX)
aPCI-8358は、CompactPCI Bus規格に準拠したイーサネットボードです。

コンパクトPCIのCPUボードには、LAN機能が搭載されておりますが、内部PCIバス負荷を消費しないように、ISA接続のイーサネットボードをご用意いたしました。

また大容量データを高速転送するために100Mの100Base-TXの機能を併せ持っています。

コントローラLSIにインテル社i82558を使用していますので、リアルタイムOS等にも対応します。




品名 コンパクトPCIイーサネットボード(10Base-T/100Base-TX)
型番   aPCI−8358
  仕様

分類

イーサネットボード

イーサネットコントローラ

Intel Single Chip 82558

Full Duplexサポート

10 Base T / 100 Base TX

コネクタ

RJ45

電源供給

5V@1.0A(MAX)

サポートドライバー

DOS ,Windows95/ NT

アドレス設定

プラグ&プレイ

外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 7年間(84ヶ月)



テクニカル
(38KB) (49KB)
