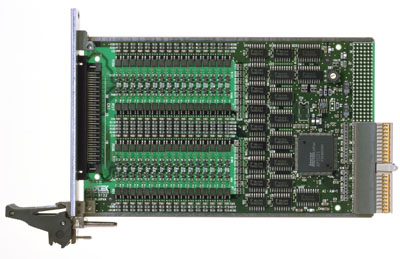

aPCI-8132 入力64点絶縁型パラレルボード
aPCI-8132は、CompactPCI Bus規格に準拠した、入力64点の絶縁デジタル入力を付加する拡張ボードです。
弊社オリジナルASIC「APIC21」を搭載した製品です。その結果ISAバスボード並みの低価格の多点入力を実現しています。
品名 コンパクトPCI 入力64点絶縁型パラレルボード
型番   aPCI−8132
仕様
分類 デジタル入力

入力点数   8ビット×8ポート 計64点
入力方式 フォトカプラLEDアノードコモン入力
入力電流 3〜6.5mA/1ビット
外部電圧電源 +12V〜+24V
+35V(MAX)
コモン点数 入力:16ビット毎1点(+1コモン)
絶縁耐圧 500V
消費電流 570mA(MAX)(バス供給)
占有I/Oアドレス 16アドレス
割り込み機能 割り込み要因 4要因

使用割り込みリソース INTA(1点)

入力コネクタ ハーフピッチ80P
電源電圧 +5V ± 5%
外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 3年間
