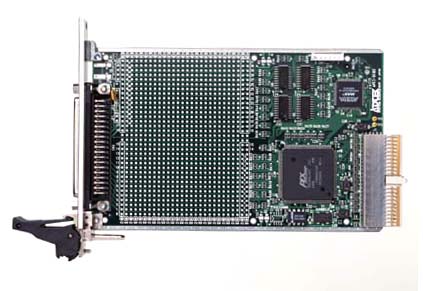

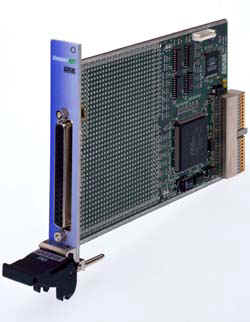

aPCI-8102 入出力32点TTLレベルパラレルI/Oボード
aPCI-8102は、CompactPCI Bus規格に準拠したパラレルI/Oボードです。そのままPIOとして使う他、付加回路 を考慮したユニバーサル領域により、評価回路や少量生産にも簡単に応用できます。

入出力は8ビット単位で行い、設定は付属のソフトウェアによって行うことができます。

ユニバーサル領域の確保により、ユーザー定義の回路を目的に合わせて自由に設計できます。また、あらかじめ、I/O用のDATA信号線を用意していますので、新規開発のための時間短縮にもつながります。




品名 コンパクトPCI入出力32点TTLレベルパラレルI/Oボード
型番 aPCI−8102
仕様

分類

パラレルI/Oボード

入出力チャネル数 8ビット×4 計32ビット
入出力信号レベル TTLレベル
入出力コネクタ D-SUB 37 Pin
電源電圧 5V単一
外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 7年間(84ヶ月)
