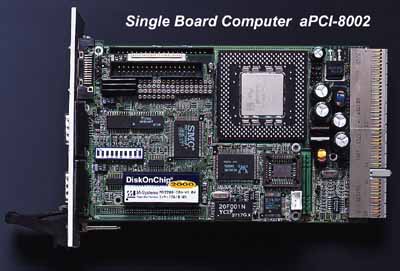

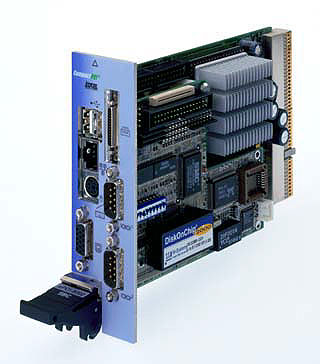

aPCI-8002 /8004 コンパクトPCIシングルボードコンピュータ
■ 概要
aPCI-8002 、aPCI-8004は、米国PICMG (PCI Industrial Computers Manufactures Group)による産業用のPCI規格であるCompactPCI規格に準拠したシングルボードコンピュータです。 コンパクトな3Uサイズでありながら、基本設計はもちろん、VGA、LANとUSBを搭載したオールインワン設計となっています。

■ 特長
LAN、VGA、USB搭載
フラッシュディスク搭載可能
フレキシブルなオプション構成




型番   品名
aPCI−8002B コンパクトPCIシングルボードコンピュータ8HP
aPCI−8002S コンパクトPCIシングルボードコンピュータ8HP(CPU166・メモリ32搭載)
aPCI−8002Sx コンパクトPCIシングルボードコンピュータ8HP(CPU233・メモリ64搭載)
aPCI−8004B コンパクトPCIシングルボードコンピュータ16HP
aPCI−8004S コンパクトPCIシングルボードコンピュータ16HP(CPU166・メモリ32・HDD・FDD搭載)
aPCI−8004Sx コンパクトPCIシングルボードコンピュータ16HP(CPU233・メモリ64・HDD・FDD搭載)
仕様

CPU

Intel MMXテクノロジーPentium(最大233MHz)
Pentium互換チップも搭載可能

チップセット

SiS 5598 Pentium PCI チップセット

VGA

SiS 5598 チップセットに内蔵。VRAMは最大4MBまで割り当て可能 (UMAテクノロジーにより、本体メモリより割り当て)。
SVGA(最大解像度)
1280×1024、65536色表示
SVGA(最高表示色)
1024×768、16万色表示
BIOS Award BIOS (PC97サポート)
システムメモリ 144 pin ミニ DIMM socket × 1
16MBから128MBまでのSDRAMメモリをサポート
キャッシュメモリ 512KB
I/O 9 pin RS-232 × 2
(RS‐422/485はオプション)
25 pinパラレルポート(EPP/ECP) × 1
10 Base-T × 1
E-IDE × 1 (UltraDMA/33対応)
FDD × 1
PS-2 キーボード/マウス × 1
その他 ウォッチドッグタイマ (1秒〜64秒までのタイムアウト・インターバル)
オプションとしてM-System社フラッシュディスク(DiskOnChip[注])をサポート
(2/4/12/24 MB)
システム構成 FDD、HDD、CPU(133/166/233MHz)、システムメモリ(16/32/64MB)、DiskOnChip(2/4/12/24MB)の各種の組み合わせが可能。
外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

右端システムスロットのバックプレーンを使用することにより、他スロットをすべて他のボードに割り当て可能。
パネル 幅: aPCI-8002  2スロット (8HP)
  aPCI-8004  4スロット (16HP)

高さ: 3U・3U(EMC)

保証期間 3年間(36ヶ月) (オプション品をのぞく)
