aISA-P54

入出力48(24)点TTLレベルパラレルI/Oボード

製品の概要と特長

製品仕様

入出力回路の構成と機能

ボードアドレスの設定

入出力バッファICの交換

外部との接続

付属フロッピー

製品構成


製品の概要と特長


本製品aISA-P54Wは48ビット、aISA-P54Hは24ビットのTTLレベルのパラレルI/Oボードです。
出力にはLS245を6個(P54Hは3個)搭載し、1枚で48ビット(P54Hは24ビット)の入出力をコントロールする事が可能です。

主な特長
  1. すべての入出力の設定は付属のソフトウェアにて行ないますが、リセット時の入出力方向をジャンパスイッチによって設定可能です。
  2. 入出力段のバッファICは、入力時にはシュミットトリガが入力に、出力時には大電流ドライブ(最大23.5mA)出力になります。
  3. 入出力ポートの方向は8ビット毎に設定が可能で、ポート毎にバッファが装備されていますので、ソフトウェア作成の負担が大幅に軽減されます。
  4. 入出力のためのコネクタ、ケーブルがセットされていますので、目的にあわせて自由なシステム設計ができます。

aISA-P54Wの写真


製品仕様


以下すべての項で、特に指定のない限りaISA-P54Wを指定します。

入出力チャネル数 :8ビット×6ポート 計48ビット(P54W)
:8ビット×3ポート 計24ビット(P54H)
入出力信号レベル :TTLレベル(10KΩプルアップ抵抗内蔵)
バッファIC出力電流 :IOL=23.5mA(MAX)、IOH=-15mA(MAX)
入出力コネクタ :アンフェノール50P
ボードバス形式 :ISAバス準拠
電源電圧/消費電流 :バス上5V(±5%)/1.2A(MAX) (P54Hは0.8A)
占有アドレス :8アドレス(P54Hは4アドレス)
割り込み機能 :割り込み要因最大4つ(P54Hは2つ)
使用温度範囲 :5〜55℃
保存温度範囲 :−15〜75℃
使用可能機種 :IBM PC/ATまたはその互換機
(ISAバス装備している機種)
基板寸法 :159 × 107(mm)

入出力回路の構成と機能

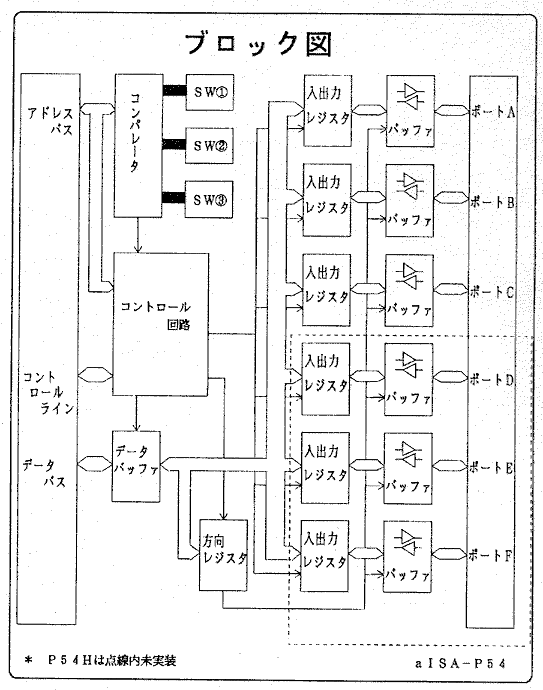

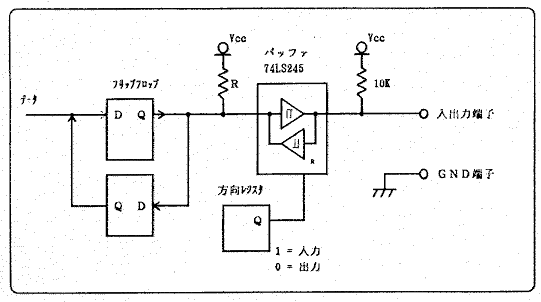

・入出力回路

入出力端子は、10KΩの抵抗で、+5Vにプルアップされています。
入出力の方向制御は、方向レジスタにより制御されます。

・方向制御

バッファの入力/出力方向の切り換えは、8ビット毎(1ポート毎)に方向レジスタが 制御しています。方向レジスタの内容と方向の対応は下表の様になります。

方向レジスタの内容 方向(動作モード)
1 入力動作
0 出力動作

電源投入時、又はリセット時の方向レジスタの内容は、ジャンパにより1ポート毎に 設定できますので、入力又は出力固定で使用する場合、方向切り換えジャンパの設定 のみで、ソフトウェアによる初期化を省略することができます。

・入力動作

入力動作は、方向レジスタが「1」の時行なわれます。入出力端子の入力電圧レベル は、TTLレベルで、以下の通りです。

Hiレベル :2.0[V](MIN)
Lowレベル :0.8[V](MAX)

入力電流は、以下の通りです。

Hiレベル:  2.0 [μA] (MAX)  但し、入力電圧2.7V時
Lowレベル:  - 0.2 [mA] (MAX)  但し、入力電圧0.4V時

※ 電流値でマイナス極性は、本ボードから流れ出る事を表します。

入力レベルと入力データ

入出力端子の入力レベル 入力データ
Hiレベル 1
Lowレベル 0
開放時(未接続) 1

・出力動作

出力動作は、方向レジスタが「0」の時行なわれます。出力動作時は、トーテムポール 出力となります。(2ステート出力)
入出力端子の出力電圧レベルは、TTLレベルで、以下の通りです。

Hiレベル : 2.4 [V](MIN) 但し、出力電流-2mA時
Lowレベル : 0.4 [V](MAX) 但し、出力電流12mA時

出力電流特性は、以下の通りです。

Hiレベル: -15 [mA] (MAX) 但し、出力電圧2.0V時
Lowレベル: 23.5 [mA] (MAX) 但し、出力電圧0.5V時

出力データと出力レベル

出力データ 入出力端子の出力レベル
1 Hiレベル
0 Lowレベル

出力データは、読み出す事ができ、電源投入時、又はリセット直後は、(リセット時出力設定の場合)出力データを書き込むまで出力レベルは、「Hiレベル」を保持しています。


ボードアドレスの設定


本ボードは、AT互換機のI/Oポートアドレスを8つ使用します。本ボードが使用するI/Oアドレスは000H〜FFFHまでの任意ですが、最下位の意味あいが変わってきます。
P54Wの場合には8アドレスを使用しますので、0H又は8Hのみです。又、P54Hの場合には、4アドレスを使用しますので、0H,4H,8H,CHの4種類を選択できる事になります。

推奨アドレス一覧
P54W、P54H共通 P54Hのみ
300H,308H,310H,318H
700H,708H,710H,718H
B00H,B08H,B10H,B18H
F00H,F08H,F10H,F18H
304H,30CH,314H,31CH
704H,70CH,714H,71CH
B04H,B0CH,B14H,B1CH
F04H,F0CH,F14H,F1CH

出荷時は300Hに設定されていますので、以下の様にポートアドレスが割り付けられています。

P54Wの場合

I/Oアドレス ポート
300H
301H
302H
303H
304H
305H
306H
307H
入出力ポートA(PORT A)
入出力ポートB(PORT B)
入出力ポートC(PORT C)
入出力ポートD(PORT D)
入出力ポートE(PORT E)
入出力ポートF(PORT F)
入出力方向コントロール(DIROON)
予約ポート(アクセス禁止)(RESERVED)

P54Hの場合

I/Oアドレス ポート
300H
301H
302H
303H
入出力ポートA(PORT A)
入出力ポートB(PORT B)
入出力ポートC(PORT C)
入出力方向コントロール(DIROON)

入出力バッファICの交換


本ボードでは、すべての入出力バッファICがICソケットを使用して実装されているため、目的に応じてバッファICを交換することができます。
実装済バッファICは74LS245ですが、以下のようなICも使用することができます。

74LS245 :非反転スリーステートバッファ(標準実装)
74LS640 :反転スリーステートバッファ
74LS641 :非反転オープンコレクタバッファ
74LS642 :反転オープンコレクタバッファ
74LS645-1 :非反転スリーステートバッファ(IOL=48mA 出力)

外部との接続

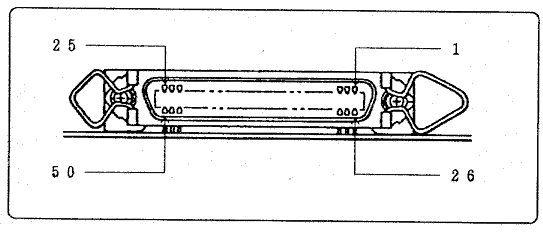

コネクタ信号表

コネクタピン
番号
信号名 コネクタピン
番号
信号名
1
2
3
4
5
6
7
8
9
10
11
12
*13
*14
*15
*16
*17
*18
*19
*20
*21
*22
*23
*24
25
PA0
PA2
PA4
PA6
PB0
PB2
PB4
PB6
PC0
PC2
PC4
PC6
PD0
PD2
PD4
PD6
PE0
PE2
PE4
PE6
PF0
PF2
PF4
PF6
GND
26
27
28
29
30
31
32
33
34
35
36
37
*38
*39
*40
*41
*42
*43
*44
*45
*46
*47
*48
*49
50
PA1
PA3
PA5
PA7
PB1
PB3
PB5
PB7
PC1
PC3
PC5
PC7
PD1
PD3
PD5
PD7
PE1
PE3
PE5
PE7
PF1
PF3
PF5
PF7
GND

*P54Hでは、信号名PD0〜PD7、PE0〜PE7、PF0〜PF7は 未接続です。

[コネクタ形式]

基板側コネクタ 第一電子工業(株)製 57AE-40500 または相当品
ケーブル側 第一電子工業(株)製 57F-30500 または相当品

付属フロッピー


本ボードを使用する際に、より一層のご理解と、すぐに使用して頂けることを目的 として以下のような内容のフロッピーディスクを1枚付属しています。

P54W_1.BAS
各ポートに入力されるデータをポート毎に表示するプログラム(P54W用)
P54W_2.BAS
各ポート毎にデータを出力するプログラム(P54W用)
P54H_1.BAS
各ポートに入力されるデータをポート毎に表示するプログラム(P54H用)
P54H_2.BAS
各ポート毎にデータを出力するプログラム(P54H用)
AISA54W.EXE
各ポートを入出力動作させるプログラム(P54W用)
AISA54H.EXE
各ポートを入出力動作させるプログラム(P54H用)

製品構成


本製品は、以下の5点より構成されます。

1. aISA-P54 本体 1台
2. プラグコネクタ付ケーブル 1本
3. 取扱説明書 1冊
4. お客様登録カード/保証書 1枚
5. 3.5" FD(1.44MB) 1枚
