aISA-P22

入力32点絶縁型パラレル入力ボード

製品の概要と特長

製品仕様

ボード内アドレス

実装配置

入力回路

外部接続例

製品構成

製品の概要と特長

aISA-P22は、IBM PC/ATまたはその互換機対応ハーフサイズの32点アイソレーション入力ボードです。
すべての信号はフォトカプラにより絶縁されており、パーソナルコンピュータ応用システムから、産業用システムまで、幅広い用途に使用いただけます。

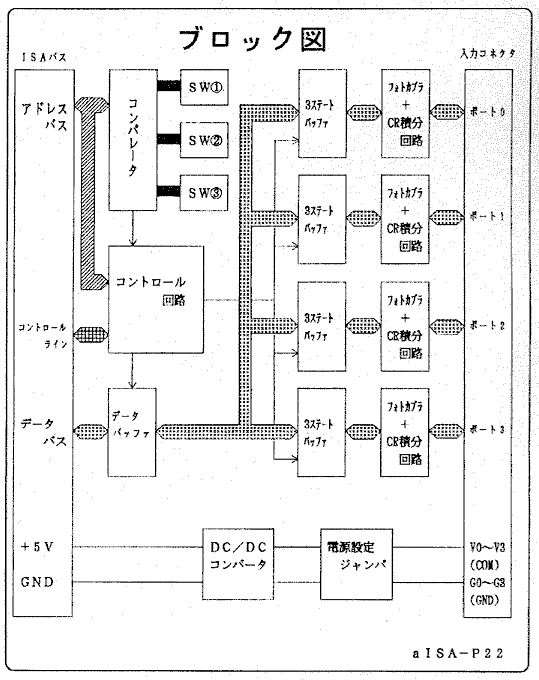

主な特長
  1. 入力信号32本(8ビット×4ポート)の取り扱いが可能です。
    入力は8ビット単位で行います。
  2. PC本体回路と外部信号がフォトカプラで絶縁されています。
  3. 絶縁型DC/DCコンバータを実装し、入力回路の絶縁部(フォトカプラ)への電源供給が可能です(この機能はaISA-P22/DCのみについています)。
  4. 入力にCR積分回路が付加されているため、スイッチ等の入力信号チャタリングを除去することができます。
  5. 入力信号のうち4ビットを割り込み信号に設定できます。

aISA-P22/DCの写真

製品仕様

入出力チャンネル数 :8ビット×4ポート　計32チャンネル
入力電圧 :DC10.8〜26.4V
入力電流 :DC12V時　6mA/1ch、DC24V時　12mA/1ch
絶縁耐圧 :500V(内部回路−入出力信号間)
電源電圧/電流 :aISA-P22　　5V/0.7A(Max)
:aISA-P22/DC 5V/1.2A(Max)
占有アドレス :4アドレス
割り込み機能 :割り込み要因4要因
入力コネクタ :アンフェノール50P
使用温度範囲 :5〜50℃
保存温度範囲 :0〜75℃
ボードバス形式 :ISAバス準拠
使用可能機種 :IBM　PC/ATまたはその互換機
(ISAバス装備している機種)
基板寸法 :159 × 107(mm)

ボード内アドレス

本ボード内のI/Oポートは、I/Oアドレスの下位2ビット(SA01〜SA00)により選択されます。
尚、本ボードで使用されていないWRITE PORTは、他のボードで使用可能です。

SA01 SA00 　　　　 READ　PORT WRITE　PORT
0 0 　　　　　　　　　 入力ポート0
(IN00〜IN07)		 未使用
0 1 　　　　　　　　　 入力ポート1
(IN10〜IN17)		 未使用
1 0 　　　　　　　　　 入力ポート2
(IN20〜IN27)		 未使用
1 1 　　　　　　　　　 入力ポート3
(IN30〜IN37)		 未使用

実装配置

入力コネクタ及び付属ケーブルのピンアサイン表

コネクタ
付き
ケーブル
端番号		 機能 信号名 CN1
ピン
番号		 信号名 機能 コネクタ
付き
ケーブル
端番号
*1
*3
5
7
 入力ポート0 I00
I02
I04
I06
 1
2
3
4
 26
27
28
29
 I01
I03
I05
I07
 入力ポート0 *2
*4
6
8
9
11
13
15
 入力ポート1 I10
I12
I14
I16
 5
6
7
8
 30
31
32
33
 I11
I13
I15
I17
 入力ポート1 10
12
14
16
17 ポート0 COM V0 9 34 V0 ポート0 COM 18
19 ポート1 COM V1 10 35 V1 ポート1 COM 20
21 ポート0 GND G0 11 36 G0 ポート0 GND 22
23 ポート1 GND G1 12 37 G1 ポート1 GND 24
25
27
29
31
 入力ポート0 I20
I22
I24
I26
 13
14
15
16
 38
39
40
41
 I21
I23
I25
I27
 入力ポート0 26
28
30
32
33
35
37
39
 入力ポート1 I30
I32
I34
I36
 17
18
19
20
 42
43
44
45
 I31
I33
I35
I37
 入力ポート1 34
36
38
40
41 ポート2 COM V2 21 46 V2 ポート2 COM 42
43 ポート3 COM V3 22 47 V3 ポート3 COM 44
45 ポート2 GND G2 23 48 G2 ポート2 GND 46
47 ポート3 GND G3 24 49 G3 ポート3 GND 48
49 NC NC 25 50 NC NC 50

注）表中の「*」印の付いている信号線は、割り込み線としても使用できます。

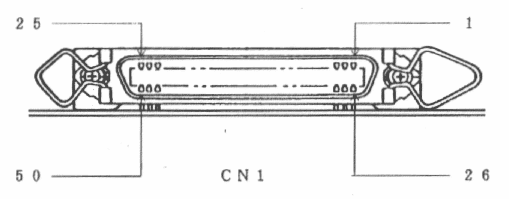

[コネクタ形式] CN1

基板側 DDK製　57AE40500-021C(DC)
ケーブル側 DDK製　57F40500-20S

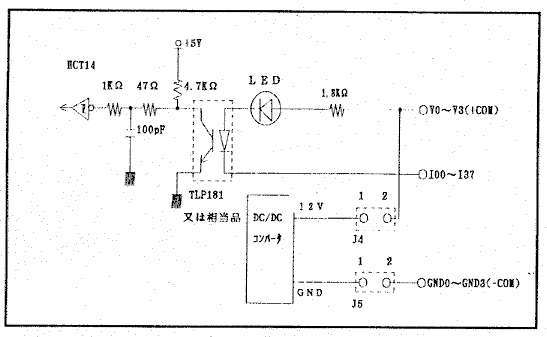

入力回路

割り込み入力回路

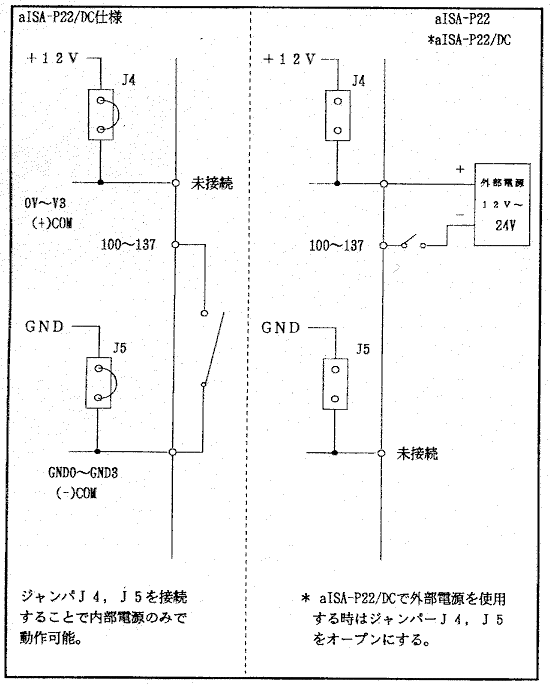

外部接続例

製品構成

本製品は、以下の5点より構成されます。

1. aISA-P22　本体 1台
2. 取扱説明書 1冊
3. コネクタ付ケーブル 1本
4. ジャンパソケット 5個
5. お客様登録カード/保証書 1枚
