aISA-A35

12点8ch A/Dコンバータボード

製品の概要と特長

製品仕様

外部との接続

製品構成


製品の概要と特長

本製品aISA-A35は、IBM PC/ATまたはその互換機(以下PC)にアナログ信号処理機能を付加するための 拡張ボードです。
PC本体、又はI/O拡張ユニットに用意された拡張スロットに装着することにより、 8chのアナログ電圧を12ビット分解能で高速に取り込むことが可能となります。

主な特長
  1. 逐次変換方式のA/D変換LSIを採用し、変換速度は25μsと高速です。
  2. アナログマルチプレクサにより、8chの入力切り替えが可能です。
  3. 分解能は12ビット又は8ビットとし、より高速な変換を可能とする ショートサイクル機能(8ビット変換)があります。
  4. 8ビットのフォトカプラ入力及び8ビットのフォトカプラ出力が付加されており、 本ボードより直接外部器機の制御又は外部からのコード入力等が行えます。
  5. I/Oアドレス設定に、視認性の優れたロータリDIP・SWを採用していますので 簡単確実にI/Oアドレスの変更を行うことができます。
aISA-A35の写真


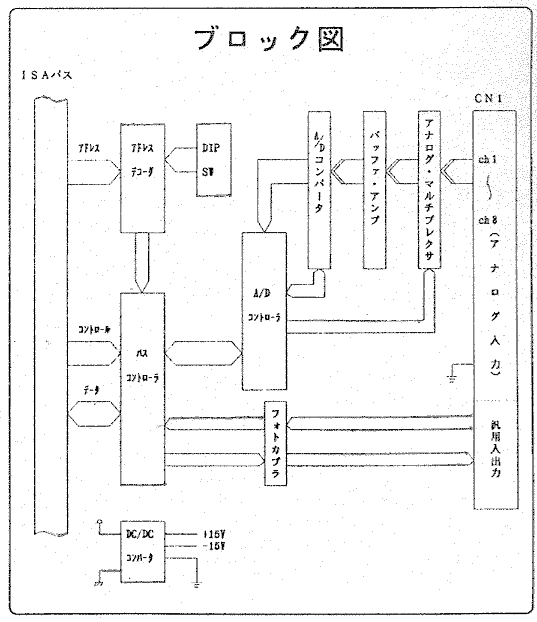

製品仕様

A/D変換方式:逐次比較変換方式
A/D変換分解能:12ビット/8ビット(ソフト切替)
A/D変換速度:12ビット変換 25μs(MAX)
: 8ビット変換 15μs(TYP)
入力方式:シングルエンド入力(グランド共通)
入力チャンネル数:8チャンネル
入力抵抗:2MΩ(2MΩでプルダウン処理)
入力電圧レンジ:バイポーラ入力 ±5V,±10V
:ユニポーラ入力 0〜5V,0〜10V
入力最大電圧:±20V(アナログ入力−グランド間)
変換精度 :積分非直線性誤差     ±1LSB(MAX)
:微分非直線性誤差     ±1LSB(MAX)
:フルスケール誤差     ±2LSB(25℃)
:オフセット温度ドリフト  ±15ppm/℃(MAX)
:フルスケール温度ドリフト ±50ppm/℃(MAX)
変換コード:ストレートバイナリ/オフセットバイナリ
割り込み機能:EOC割り込み
割り込みレベル:IRQ3,4,5,7,10,11,12,15より1つを選択
汎用入力:フォトカプラ入力 8ビット
汎用出力:フォトカプラ出力 8ビット
(フォトカプラトランジスタのダイレクト出力)
バス形式:ISAバス(8ビット、8/16ビットスロット使用)
占有I/Oアドレス:4アドレス
I/Oアドレス配置:000〜FFFHの空間から1024通りに選択可能
(12ビットデコード)
電源電圧:+5V±5%単一
消費電流:500mA(MAX)/280mA(TYP)
動作温度範囲:+5℃〜+45℃
保存温度範囲:−15℃〜+70℃
使用可能機種:IBM PC/AT又はその互換機
(ISAバスを装備している機種)
基板寸法:159×107(mm)


外部との接続

コネクタ信号表
コネクタ
ピン番号
付属
ケーブル
コード
番号
信号名 コネクタ
ピン番号
付属
ケーブル
コード
番号
信号名
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39
41
43
45
47
49
CH1
CH2
CH3
CH4
CH5
CH6
CH7
CH8
NC(未接続)
IN0a
IN1a
IN2a
IN3a
IN4a
IN5a
IN6a
IN7a
OUT0c
OUT1c
OUT2c
OUT3c
OUT4c
OUT5c
OUT6c
OUT7c
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
GND
GND
GND
GND
GND
GND
GND
GND
NC(未接続)
IN0k
IN1k
IN2k
IN3k
IN4k
IN5k
IN6k
IN7k
OUT0e
OUT1e
OUT2e
OUT3e
OUT4e
OUT5e
OUT6e
OUT7e

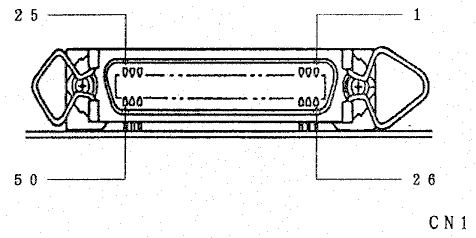

外部との接続は付属の50ピン・アンフェノールコネクタ付ケーブル、もしくは以下型名のコネクタを使用して接続します。

[使用コネクタ] CN1
基板側第一電子工業(株)製 57AE-40500-21C または相当品
ケーブル側第一電子工業(株)製 57F-30500-20S または相当品


製品構成

本製品は、以下の5点より構成されます。

1.aISA-A35 本体1台
2.取扱説明書(本書)1冊
3.コネクタ付ケーブル1本
4.お客様登録カード/保証書1枚
5.3.5"FD(1.44MB)1枚



型番仕様
aISA-A35/1入力電圧0〜5V
aISA-A35/2入力電圧0〜10V
aISA-A35/4入力電圧±5V
aISA-A35/5入力電圧±10V
