aISA-A06

12ビット4ch(2ch) D/Aコンバータボード

製品の概要と特長

製品仕様

外部との接続

製品構成


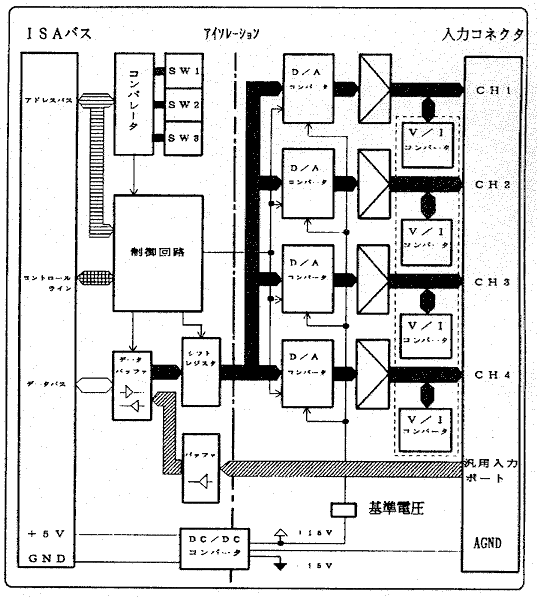

製品の概要と特長

本ボードはaISA-A06は、IBM PC/AT及びその互換機にD/Aコンバータ機能を付加する拡張ボードです。

主な特長
  1. D/Aコンバータを4回路(A06HV,HIは2回路)搭載し、独立した4チャンネル(A06HV,HIは2チャンネル)の出力が可能です。
  2. 各々12ビット(1/4096)の分解能で出力する事ができます。
  3. アナログ回路とデジタル回路はフォトカプラで絶縁されていますので、アナログ信号がノイズの影響を受けにくく、また外部機器とPC本体との電位差を気にすることなく使用できます(但し、各チャンネル間のGNDは共通です)。
  4. 出力電圧レンジは型番別に0〜5V,0〜10V,±2.5V,±5V,±10Vに設定されていますが、ジャンパ切り替えによりチャンネルごとに電圧レンジの変更ができます(A06WI,A06HIはレンジの変更はできません)。
  5. 全てのレンジは、電源投入時またはシステムリセット時に0Vを出力します。
    (A06WI,A06HIは4mA)
  6. D/A変換データは、バイト単位またはワード単位での書き込みが可能ですから、BASICや機械語などの言語の能力に合わせた効率の良いプログラムを書くことができます。
  7. 独立した2チャンネルの汎用入出力ポートにより、外部からの各ステータスの入力が可能です。このチャンネルはフォトカプラ入力となっています。
aISA-A06Wの写真


製品仕様

(1)aISA-A06WV,aISA-A06HV,aISA-A06WI,aISA-A06HI共通仕様

D/A分解能:12ビット
アイソレーション形式:フォトカプラアイソレーション
(各々のチャンネル間はアイソレーションされていません)
入出力コネクタ:アンフェノール50P
基板寸法:232×107(mm)
使用可能機種:IBM PC/AT又はその互換機
(ISAバスを装備している機種)

(2)sISA-A06WV,aISA-A06HV仕様

出力チャンネル数:aISA-A06WV 4チャンネル
:aISA-A06HV 2チャンネル
出力電圧レンジ:0〜5V,0〜10V,±2.5V,±5V,±10V
出力リニアリティ:±2/3LSB(Max)
ゲイン誤差(t=20℃):0.04%/FSR(Max)[出荷時]
オフセット温度ドリフト:±10ppm/℃(Max)
ゲイン温度ドリフト:±50ppm/℃(Max)
負荷電流:全レンジ共 4mA/ch(Max)
セトリングタイム:85μs/FSR(Max)
レンジ切替時のゲイン誤差
(上のゲイン誤差との加算
になります)
:ユニポーラ←→バイポーラ:±2LSB(Max)
:ユニポーラ←→ユニポーラ:±1.6LSB(Max)
:バイポーラ←→バイポーラ:±1.6LSB(Max)
システムリセット時の状態:0Vを保持
MSB反転機能:各チャンネル毎にジャンパ切替で設定可能

(3)aISA-A06WI,aISA-A06HI仕様

出力チャンネル数:aISA-A06WI:4ch
:aISA-A06HI:2ch
出力電流レンジ:4〜20mA
出力リニアリティ:±1LSB(Max)
ゲイン誤差(t=20℃):0.2%/FSR(Max)[RL=250Ω,出荷時]
オフセット温度ドリフト:±200ppm/℃(Max)
ゲイン温度ドリフト:±400ppm/℃(Max)
負荷抵抗:0〜400Ω
セトリングタイム:3ms/FSR(Max)
負荷変動率:100ppm/Ω

(4)汎用入力ポート仕様

入力形式:フォトカプラ入力
入力ポート数:2ポート(コモン独立)
入力電圧範囲:4.5V〜13.2V

(5)バスI/F仕様

ボードバス形式:ISAバス準拠
占有アドレス:2アドレス

(6)電気的特性

電源電圧:5V(±5%)
消費電流:aISA-A06WV 1.13A(MAX)
:aISA-A06HV 0.83A(MAX)
:aISA-A06WI 1.55A(MAX)
:aISA-A06HI 1.04A(MAX)
動作温度範囲:5℃〜45℃
保存温度範囲:−15℃〜70℃


外部との接続

コネクタ信号表(aISA-A06)
コネクタ
付き
ケーブル
端番号
機能 信号名 CN1
ピン
番号
信号名 機能 コネクタ
付き
ケーブル
端番号
1
3
アナログGND AGND1
2
26
27
AGND アナログGND2
4
5D/A出力チャンネル1 CH1 328 CH1D/A出力チャンネル1 6
7
9
アナログGND AGND4
5
29
30
AGND アナログGND8
10
11D/A出力チャンネル2 CH26 31CH2 D/A出力チャンネル212
13
15
アナログGND AGND7
8
32
33
AGND アナログGND14
16
17D/A出力チャンネル3 CH39 34CH3 D/A出力チャンネル318
19
21
アナログGND AGND10
11
35
36
AGND アナログGND20
22
23D/A出力チャンネル4 CH412 37CH4 D/A出力チャンネル424
25
27
29
31
33
35
37
39
41
アナログGNDAGND 13
14
15
16
17
18
19
20
21
38
39
40
41
42
43
44
45
46
AGNDアナログGND 26
28
30
32
34
36
38
40
42
43汎用入出力ポート1 CH1A22 47CH1A 汎用入出力ポート144
45汎用入出力ポート1 CH1K23 48CH1K 汎用入出力ポート146
47汎用入出力ポート2 CH2A24 49CH2A 汎用入出力ポート248
49汎用入出力ポート2 CH2K25 50CH2K 汎用入出力ポート250

注. aISA-P06HV,HIでは、CH3,CH4はコネクタは存在しますが回路上はどこにも接続されていません。

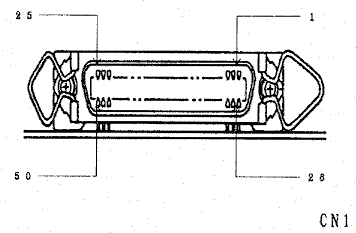

[使用コネクタ] CN1
ボード側第一電子工業(株)製 57AE-40500-21C または相当品
ケーブル側第一電子工業(株)製 57F-30500-20S または相当品


製品構成

本ボードは次の5点より構成されます。

1.本体 aISA-A061台
2.プラグコネクタ付ケーブル1本
3.取扱説明書1冊
4.お客様登録カード/保証書1枚
5.3.5"FD(1.44MB)1枚

商品名仕様
4ch電圧出力 aISA-A06WV1
aISA-A06WV2
aISA-A06WV3
aISA-A06WV4
aISA-A06WV5
0〜5V
0〜10V
±2.5V
±5V
±10V
4ch電流出力 aISA-A06WI24〜20mA
2ch電圧出力 aISA-A06HV1
aISA-A06HV2
aISA-A06HV3
aISA-A06HV4
aISA-A06HV5
0〜5V
0〜10V
±2.5V
±5V
±10V
2ch電流出力 aISA-A06HI24〜20mA
